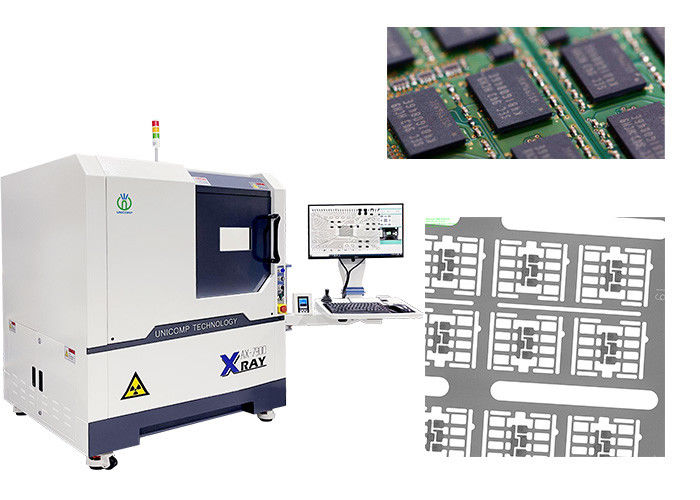

चिप के आंतरिक दोषों के निरीक्षण के लिए वास्तविक समय डिजिटल एक्स-रे मशीन AX7900

वायर हार्नेस क्वालिटी डिटेक्शन AX7900 इलेक्ट्रॉनिक्स यूनिकॉम्प एक्स रे उपकरण

आईसी एक्स-रे मशीन AX7900 का विवरणः

90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ±60° झुकाव गति के साथ (वैकल्पिक) ।एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष की गति वृद्धि/कम वृद्धि/एफओवी के लिए. सुविधाजनक लक्ष्य बिंदु पोजिशनिंग प्रणाली. बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली कई छवि निरीक्षण दिनचर्या के लिए एक्सवाई प्रोग्रामिंग के साथ. अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम.पहचान क्षेत्र 380 x 380 मिमी, ~300X सिस्टम आवर्धन के साथ।

आईसी एक्सरे मशीन AX7900 का अनुप्रयोगः

• एलईडी, एसएमटी, बीजीए, सीएसपी, फ्लिप चिप निरीक्षण।
• अर्धचालक, पैकेजिंग घटक, बैटरी उद्योग।
• इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग।
• एल्यूमीनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक
• मिट्टी के बरतन, अन्य विशेष उद्योग

आईसी एक्स-रे मशीन AX7900 की विशेषताएंः

• 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
• मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष आंदोलन। ±60° "आर्क" गति ((विकल्प) ।
• गति नियंत्रण में X/Y टेबल गति प्लस Z-अक्ष ट्यूब और डिटेक्टर गति, ±60° झुकाव गति (वैकल्पिक) शामिल है।
• बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली
• कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
• अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
• बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।

AX7900 के तकनीकी विनिर्देश

निरीक्षण आईसी एक्स-रे मशीन AX7900 की छवियांः
