इलेक्ट्रॉनिक्स उद्योग के लिए उन्नत एक्स-रे निरीक्षण उपकरण 1000 किलो अधिकतम भार
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1SET
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण आईसी एक्स रे मशीन AX7900 का वर्णनः व्यापक रूप से बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, छोटे धातु के लिए लागूकास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग आदि। आईसी एक्सरे मशीन ...
उत्पाद विवरण
प्रमुखता देना:
उन्नत एक्स-रे निरीक्षण उपकरण
,इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण
,1000 किलो एक्स-रे निरीक्षण उपकरण
Name:
यूनिकॉम्प एक्स-रे निरीक्षण मशीन
Application:
एसएमटी, ईएमएस, बीजीए, इलेक्ट्रॉनिक्स, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर
Tube Voltage:
80 केवी / 90 केवी
Industry:
इलैक्ट्रॉनिक्स उद्योग
Size:
1100 (एल) x1100 (डब्ल्यू) x1500 (एच) मिमी
X-Ray Leakage:
<1uSv/एच
Weight:
1000 किग्रा
Power Consumption:
0.8 किलोवाट
उत्पाद वर्णन

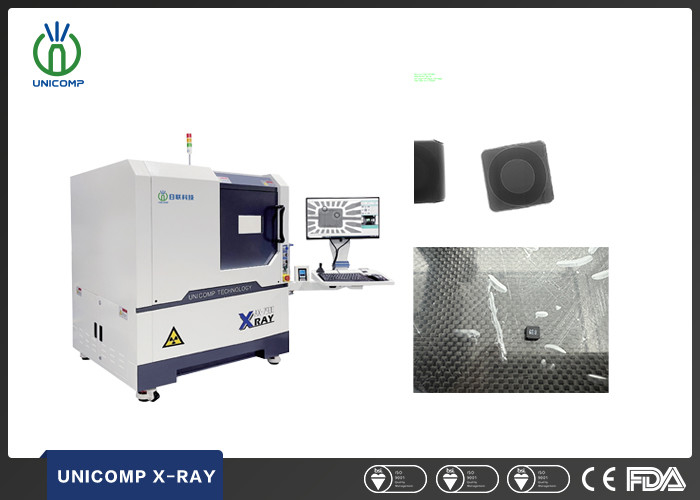

इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण
आईसी एक्स रे मशीन AX7900 का वर्णनः
व्यापक रूप से बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, छोटे धातु के लिए लागू
कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग आदि।
आईसी एक्सरे मशीन AX7900 का अनुप्रयोगः
-
बड़े आकार की निरीक्षण तालिका, सटीक स्थान के लिए लेजर पिनपॉइंट
-
सटीक नियंत्रण, सीएनसी प्रोग्रामिंग, स्वचालित पोजिशनिंग
- FPD झुकाव ±25°
- सुरक्षित विद्युत चुम्बकीय इंटरलॉक
-
फिंगरप्रिंट एक्सेस मैनेजमेंट सिस्टम
-
वास्तविक समय में विकिरण की निगरानी
आईसी एक्स-रे मशीन AX7900 की विशेषताएंः
- 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
- मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष गति। ±60° "आर्क" गति ((विकल्प) ।
- गति नियंत्रण में X/Y टेबल गति प्लस Z-अक्ष ट्यूब और डिटेक्टर गति, ±60° झुकाव गति (वैकल्पिक) शामिल है।
- बहुक्रियाशील डीएक्सआई छवि प्रसंस्करण प्रणाली।
- कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
- अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
- बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।
AX7900 के तकनीकी विनिर्देश
| पद | परिभाषा | विनिर्देश |
| सिस्टम पैरामीटर | आकार | 1280 ((L) x1220 ((W) x1615 ((H) मिमी |
| वजन | 1100 किलो | |
| शक्ति |
AC 110/220V, 50/60Hz
|
|
| बिजली की खपत | 1.0 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार |
सील
|
| अधिकतम वोल्टेज |
0~90kV (समायोज्य)
|
|
| अधिकतम शक्ति |
8W
|
|
| स्पॉट आकार | 85 μm | |
| एक्स-रे प्रणाली | प्रबलक | FPD ((फ्लैट पैनल डिटेक्टर) |
| मॉनिटर | 22 ¢ एलसीडी | |
| सिस्टम आवर्धन | 160 X/360 X | |
| पता लगाने का क्षेत्र | अधिकतम लोड आकार | 440mm x 400mm |
| अधिकतम.निरीक्षण क्षेत्र | 420 मिमी x 380 मिमी | |
| एक्स-रे रिसाव | <1μSv/h | |
निरीक्षण आईसी एक्स रे मशीन AX7900 की छवियांः
