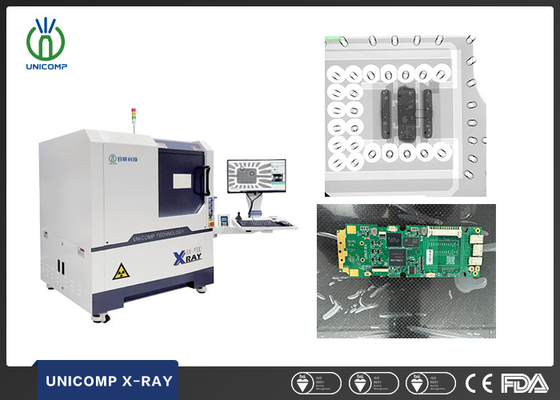

पीसीबी के लिए एक्स-रे निरीक्षण उपकरण 1.0KW बिजली की खपत के साथ 1280 L x1220 W x1615 H मिमी
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1SET
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण आईसी एक्स रे मशीन AX7900 का वर्णनः इसका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है जिनमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी विनिर्माण, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल,एयरोस्पेस घटक, फो...
उत्पाद विवरण
प्रमुखता देना:
1.0KW एक्स-रे निरीक्षण उपकरण
,पीसीबी के लिए एक्स-रे निरीक्षण उपकरण
,पीसीबी एक्स-रे निरीक्षण उपकरण
Name:
यूनिकॉम्प एक्स-रे निरीक्षण मशीन
Industry:
इलैक्ट्रॉनिक्स उद्योग
Size:
1280(एल)x1220(डब्ल्यू)x1615(एच)मिमी
X-Ray Leakage:
<1uSv/एच
Weight:
1100 किग्रा
Power Consumption:
1.0 किलोवाट
उत्पाद वर्णन
इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण
आईसी एक्स रे मशीन AX7900 का वर्णनः
इसका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है जिनमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी विनिर्माण, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल,एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, आदि।
आईसी एक्सरे मशीन AX7900 का अनुप्रयोगः
- बड़े आयामों की निरीक्षण तालिका, सटीक स्थिति के लिए लेजर प्वाइंटिंग
- सटीक नियंत्रण क्षमताएं, सीएनसी प्रोग्रामिंग, स्वचालित स्थिति समायोजन
- एफपीडी झुकाव ±25° तक समायोजित किया जा सकता है
- सुरक्षित विद्युत चुम्बकीय इंटरलॉकिंग प्रणाली
- फिंगरप्रिंट आधारित अभिगम नियंत्रण प्रणाली
- विकिरण स्तरों की वास्तविक समय निगरानी
आईसी एक्स-रे मशीन AX7900 की विशेषताएंः
- 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
- मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष गति। ±60° "आर्क" गति ((विकल्प) ।
- गति नियंत्रण में X/Y टेबल गति प्लस Z-अक्ष ट्यूब और डिटेक्टर गति, ±60° झुकाव गति (वैकल्पिक) शामिल है।
- बहुक्रियाशील डीएक्सआई छवि प्रसंस्करण प्रणाली।
- कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
- अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
- बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।
AX7900 के तकनीकी विनिर्देश
| पद | परिभाषा | विनिर्देश |
| सिस्टम पैरामीटर | आकार | 1280 ((L) x1220 ((W) x1615 ((H) मिमी |
| वजन | 1100 किलो | |
| शक्ति |
AC 110/220V, 50/60Hz
|
|
| बिजली की खपत | 1.0 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार |
सील
|
| अधिकतम वोल्टेज |
0~90kV (समायोज्य)
|
|
| अधिकतम शक्ति |
8W
|
|
| स्पॉट आकार | 85 μm | |
| एक्स-रे प्रणाली | प्रबलक | FPD ((फ्लैट पैनल डिटेक्टर) |
| मॉनिटर | 22 ¢ एलसीडी | |
| सिस्टम आवर्धन | 160 X/360 X | |
| पता लगाने का क्षेत्र | अधिकतम लोड आकार | 440mm x 400mm |
| अधिकतम.निरीक्षण क्षेत्र | 420 मिमी x 380 मिमी | |
| एक्स-रे रिसाव | <1μSv/h | |
निरीक्षण आईसी एक्स रे मशीन AX7900 की छवियांः
