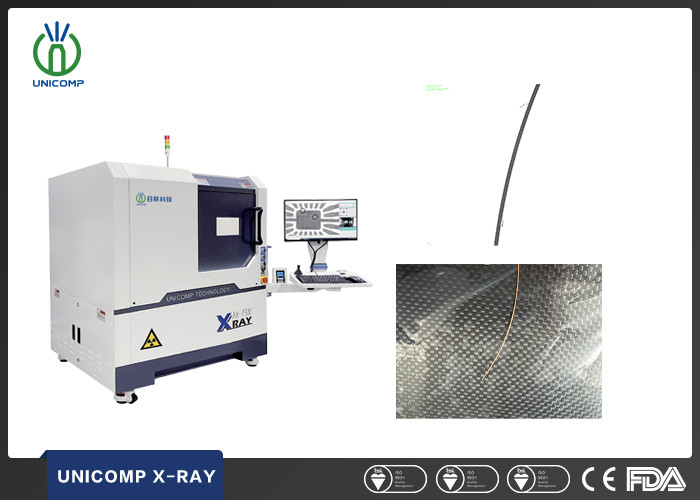

उद्योग इलेक्ट्रॉनिक्स उद्योग वायर के लिए एक्स-रे निरीक्षण उपकरण 1280x1220x1615 मिमी

इलेक्ट्रॉनिक्स के लिए एक्स-रे निरीक्षण उपकरण

आईसी एक्स रे मशीन AX7900 का वर्णनः

इसका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है जिनमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी विनिर्माण, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल,एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, आदि।

आईसी एक्सरे मशीन AX7900 का अनुप्रयोगः

• सटीक स्थान के लिए लेजर प्वाइंटिंग के साथ बड़े पैमाने पर निरीक्षण तालिका
• उच्च परिशुद्धता नियंत्रण विशेषताएं, सीएनसी प्रोग्रामिंग, स्वचालित स्थिति समायोजन
• FPD ±25 डिग्री तक झुकाव योग्य
• सुरक्षित विद्युत चुम्बकीय तालाबंदी तंत्र
• फिंगरप्रिंट एक्सेस कंट्रोल तंत्र
• वास्तविक समय में विकिरण स्तरों की निरंतर निगरानी

आईसी एक्स-रे मशीन AX7900 की विशेषताएंः

• 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
• मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष गति। ±60° "आर्क" गति ((विकल्प) ।
• गति नियंत्रण में X/Y टेबल गति प्लस Z-अक्ष ट्यूब और डिटेक्टर गति, ±60° झुकाव गति (वैकल्पिक) शामिल है।
• बहुक्रियाशील डीएक्सआई छवि प्रसंस्करण प्रणाली।
• कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
• अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
• बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।

AX7900 के तकनीकी विनिर्देश

निरीक्षण आईसी एक्स रे मशीन AX7900 की छवियांः
