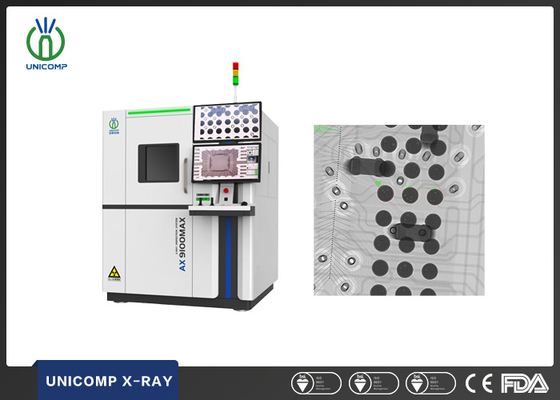

पीसीबी और बीजीए निरीक्षण के लिए दोहरे कंप्यूटर के साथ 130 केवी माइक्रोन फोकस स्पॉट साइज ट्यूब एक्स-रे मशीन यूनिकॉम्प अपग्रेडेड मॉडल AX9100MAX
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX9100मैक्स
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
कीमत:
can negotiate
भुगतान की शर्तें:
एल/सी,टी/टी
आपूर्ति की योग्यता:
100सेट/माह
उत्पाद सारांश
यह बीजीए, सीएसएपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, सेमीकंडक्टर, बैटरी उद्योग, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल और फोटोवोल्टिक उद्योग जैसे कई क्षेत्रों में व्यापक रूप से लागू होता है। अनुप्रयोग क्षेत्र कार्य और विशेषता निरीक्षण छवि सिस्टम सारांश फुटप्रिंट 1455(W)×1760(D)...
उत्पाद विवरण
प्रमुखता देना:
130 केवी एक्स रे मशीन
,दोहरी कम्प्यूटर एक्स रे मशीन
,बीजीए निरीक्षण एक्स-रे मशीन
X-Ray Tube Type:
सीलबंद प्रकार
Pixel Size:
84μm
Pixel:
1536*1536
Footprint:
1455 (डब्ल्यू) × 1760 (डी) × 1945 (एच) मिमी
Detector:
उच्च संकल्प एफपीडी
उत्पाद वर्णन
यह बीजीए, सीएसएपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, सेमीकंडक्टर, बैटरी उद्योग, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल और फोटोवोल्टिक उद्योग जैसे कई क्षेत्रों में व्यापक रूप से लागू होता है।
-
अनुप्रयोग क्षेत्र
-
कार्य और विशेषता
-

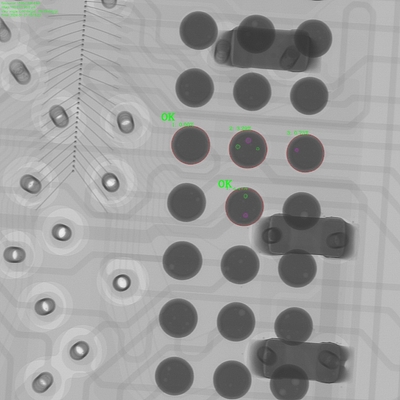

निरीक्षण छवि
| सिस्टम सारांश | |
| फुटप्रिंट | 1455(W)×1760(D)×1945(H)mm |
| मशीन का वजन | 2400 किग्रा |
| बिजली की आपूर्ति |
एसी 110~220V, 50/60Hz
|
| पैकेजिंग आयाम | 1710(W)×1950(D)×1875(H)mm |
| पैकिंग वजन | 2600 किग्रा |
| बिजली की खपत | 4 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब प्रकार प्रकार | सील्ड प्रकार |
| अधिकतम। पावर आउटपुट | 65W |
| वोल्टेज | 0~130kV (समायोज्य) |
| फोकस स्पॉट आकार | ≤7μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | उच्च रिज़ॉल्यूशन एफपीडी |
| पिक्सेल आकार | 84μm |
| प्रभावी पहचान क्षेत्र | 129*129mm |
| फ्रेम दरें | 20fps |
| पिक्सेल | 1536*1536 |
| सिस्टम आवर्धन | 1600X |
| सॉफ्टवेयर | |
| वन-क्लिक ज़ूम इन और आउट | आरओआई क्षेत्र का तेज़ और स्वचालित नेविगेशन |
| एफपीडी झुकाव के दौरान फिक्स्ड-पॉइंट फ़ॉलोइंग | एक्सिस को अलग-अलग झुकाते समय टेबल स्वचालित रूप से फ़ॉलो करती है |
| इमेज सुपर-रेज़ोल्यूशन पुनर्निर्माण के लिए एल्गोरिदम | वन-क्लिक के साथ समग्र छवि स्पष्टता में बुद्धिमानी से सुधार करें |
| स्वचालित छवियों की तुलना | वन-क्लिक के साथ समग्र छवि कंट्रास्ट को बुद्धिमानी से समायोजित करें |
| विभिन्न फिल्टर प्रसंस्करण एल्गोरिदम | शार्पनिंग, एन्हांसमेंट, कलर रिवर्सल, डीनोइजिंग इमेज प्रीप्रोसेसिंग फ़ंक्शन |
| मोशन कंट्रोल सिस्टम | |
| मूवमेंट कंट्रोल विधि | डुअल जॉयस्टिक, कीपैड और माउस |
| अधिकतम। लोडिंग आकार | φ620mm |
| अधिकतम। निरीक्षण आकार | 600*450mm |
| झुकाव निरीक्षण | अधिकतम 60°(ट्यूब और डिटेक्टर) |
| ऑब्जेक्टिव स्टेज | क्षैतिज रोटेशन 360° |
| औद्योगिक पीसी | |
| मॉनिटर (डुअल) | 27 "4K एचडी डिस्प्ले |
| ऑपरेटिंग सिस्टम | विंडोज 10 64बिट |
| हार्ड डिस्क | 1TB |
| रैम | 16G |
| सीपीयू मॉडल | इंटेल आई7 प्रोसेसर |
| अन्य विशेषताएं | |
| दरवाजा खुला | मैन्युअल रूप से |
| सुरक्षा संचालन | इलेक्ट्रोमैग्नेटिक इंटरलॉक, चेतावनी लाइट और रियल-टाइम रेडिएशन लीकेज मॉनिटर |
| अधिकार प्रबंधन | फिंगरप्रिंट एक्सेस मैनेजमेंट सिस्टम, और पासवर्ड एक्सेसिंग का समर्थन करता है |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतर्राष्ट्रीय मानकों को पूरा करता है) |
* विनिर्देश बिना सूचना के परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं।
-
आयाम और उपस्थिति
