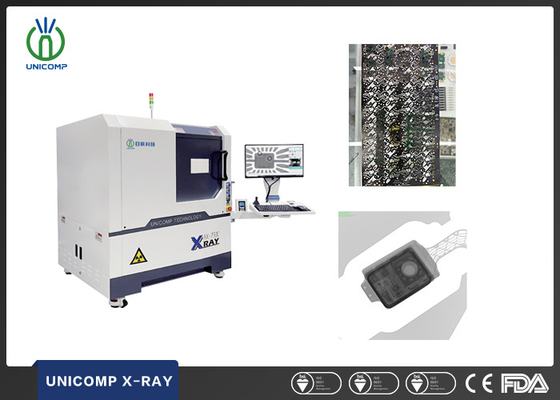

5μm फोकस स्पॉट आकार पीसीबीए के लिए एक्स-रे निरीक्षण उपकरण 1100 किलोग्राम क्षमता
मूलभूत गुण
उत्पत्ति का स्थान:
चीनी
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1SET
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
पीसीबीए के लिए एक्स-रे निरीक्षण उपकरण आईसी एक्स रे मशीन AX7900 का वर्णनः इसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जिसमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी विनिर्माण, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल शामिल हैं,एयरोस्पेस कंपोनेंट...
उत्पाद विवरण
प्रमुखता देना:
1100 किलोग्राम एक्स-रे निरीक्षण उपकरण
,पीसीबीए एक्स-रे निरीक्षण उपकरण
,5μm एक्स-रे निरीक्षण उपकरण
Voltage:
0~90kV (समायोज्य)
Size:
1280(एल)x1220(डब्ल्यू)x1615(एच)मिमी
Weight:
1100 किग्रा
Focus Spot Size:
5सुक्ष्ममापी
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Pixel Size:
85μm
System Magnification:
600x
Pixel Matrix:
1536*1536 मिमी
उत्पाद वर्णन
पीसीबीए के लिए एक्स-रे निरीक्षण उपकरण
आईसी एक्स रे मशीन AX7900 का वर्णनः
इसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जिसमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी विनिर्माण, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल शामिल हैं,एयरोस्पेस कंपोनेंट्स, फोटोवोल्टिक इंडस्ट्री आदि।
आईसी एक्स-रे मशीन AX7900 की विशेषताएंः
-
सटीक स्थिति के लिए एक बड़ी निरीक्षण मेज पर लेजर प्वाइंटिंग सिस्टम
-
सटीक नियंत्रण, सीएनसी प्रोग्रामिंग स्वचालित स्थिति
- एफपीडी झुकाव ±25
- सुरक्षित विद्युत चुम्बकीय इंटरलॉक
-
फिंगरप्रिंट एक्सेस मैनेजमेंट सिस्टम
-
वास्तविक समय में विकिरण की निगरानी
AX7900 के तकनीकी विनिर्देश
| पद | परिभाषा | विनिर्देश |
| सिस्टम पैरामीटर | आकार | 1280 ((L) x1220 ((W) x1615 ((H) मिमी |
| वजन | 1100 किलो | |
| शक्ति |
AC 110/220V, 50/60Hz
|
|
| बिजली की खपत | 1.0 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार |
सील
|
| अधिकतम वोल्टेज |
0~90kV (समायोज्य)
|
|
| अधिकतम शक्ति | 8W | |
| स्पॉट आकार | 5μm | |
| एक्स-रे प्रणाली | प्रबलक | एफपीडी |
| मॉनिटर | 224LCD | |
| सिस्टम आवर्धन | 600X | |
| पता लगाने का क्षेत्र | अधिकतम.लोडिंग क्षेत्र | 520 मिमी x 420 मिमी |
| अधिकतम.निरीक्षण क्षेत्र | 460mm x 400mm | |
| एक्स-रे रिसाव | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है)
|
|
निरीक्षण आईसी एक्स रे मशीन AX7900 की छवियांः
