एनडीटी एक्स रे मशीन
उत्पाद विवरण
वाहन एक्स रे स्कैनर
,वाहन एक्स रे मशीन

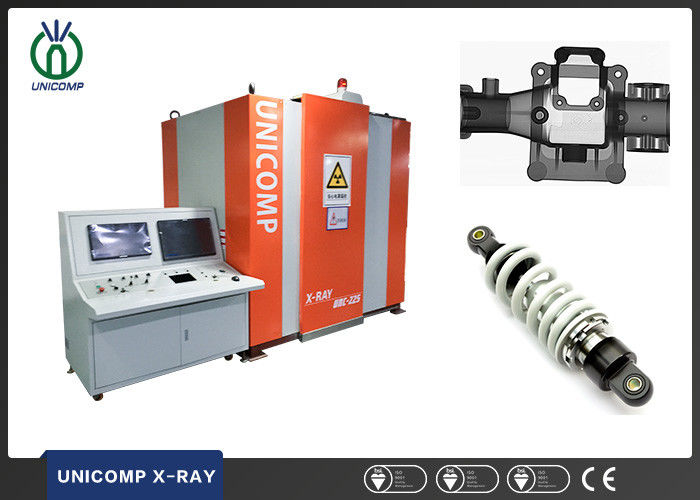

Quality NDT X ray machine Unicomp UNC225 with ASTM standard EN12543 for shock absorber defect testing (शॉक एब्सॉर्बर दोष परीक्षण के लिए एएसटीएम मानक EN12543 के साथ)
विशेषताएं:
X-Ray shielded cabinet complies with the strictest international regulations for fully shielded radiation devices. कैबिनेट पूरी तरह से आत्मनिर्भर है।पूर्ण लीड शील्डिंग के साथ स्टील में निर्मित.
160kV से एक्स-रे स्रोतों या 150kV तक के माइक्रो फोकस स्रोतों से लैस।
डिजिटल फ्लैट पैनल डिटेक्टर से लैस (विभिन्न आकार और संकल्प उपलब्ध) ।
कैबिनेट का डिज़ाइन किया गया है जिसमें कास्टिंग लोडिंग के लिए एक डबल स्लाइडिंग डोर है और एक लीड/ग्लास निरीक्षण खिड़की है।
लोडिंग दरवाजा सुरक्षा प्रकाश पर्दे के साथ सुसज्जित है।
इन्वर्टर द्वारा नियंत्रित उच्च गति दरवाजा आंदोलन।
इलेक्ट्रॉनिक सुरक्षा सर्किट controlled by multifunction controller
चेतावनी रोशनी पर झिलमिलाहट एक्स-रे प्रकाश विफलता सर्किट के साथ interlaced.
अनुप्रयोग:
It is widely applied to inspect all kind of casting, NDT for air bubble, porosity and unwanted foreign. The equipment is applicable objects for NDT of cylinder welding defects and body, sidewall,lap, and other objects. यह व्यापक रूप से सभी प्रकार के कास्टिंग का निरीक्षण करने के लिए लागू किया जाता है।Crown steel cord and steel belt of tyre slag inclusion टायर स्लैग समावेशन का क्राउन स्टील कॉर्ड और स्टील बेल्टहब, दबाव पोत, अपघर्षक सामग्री, बुलेट, बॉयलर वेल्डेड पाइप और स्क्रू पाइप में दरार, ढीला और अन्य दोष।
| सिस्टम पैरामीटर | आयाम | 2230 मिमी * 1582 मिमी * 2478 मिमी |
| उपकरण वजन | 5T | |
| शक्ति | 8 किलोवाट | |
| अधिकतम प्रवेश (AL/FE) | 150 मिमी/25 मिमी | |
| पता लगाने की सीमा | Φ500*800 मिमी | |
| लोड वजन | 100 किलो | |
| कार्य वातावरण | 5-40° ≤80% एचआर | |
| पावर स्थापित करें | तीन-चरण पांच तार प्रणाली AC380V | |
| एक्स-रे रिसाव खुराक दर | ≤1uSv/h | |
| एक्स-रे जनरेटर | ट्यूब वोल्टेज | 225kV |
| शक्ति | 640W/1600W | |
| फोकल आकार | 1.0 मिमी/3.0 मिमी | |
| डिटेक्टर | छवि क्षेत्र | 215 मिमी x 215 मिमी |
| संकल्प | 2.8 एलपी/मिमी | |
| डिटेक्टर (Selection FPD) | छवि क्षेत्र | 250 मिमी x 300 मिमी |
| पिक्सेल मैट्रिक्स | 1792 मिमी गुना 2176 मिमी | |
| पिक्सेल आकार | 139 माइक्रोन | |
| फ्रेम दर | 9fps ((1x1) 30fps ((2x2) | |
-
