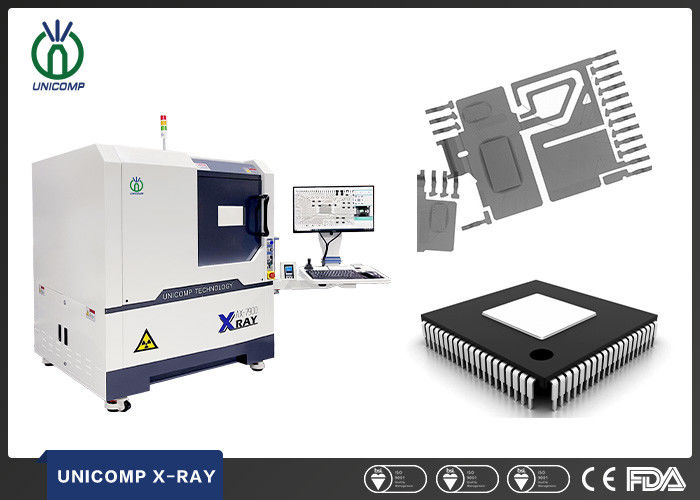

एक्स रे मशीन यूनिकॉम्प AX7900 EMS SMT PCBA BGA QFN CSP के लिए
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Unicomp
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
एक सेट
कीमत:
can negotiate
भुगतान की शर्तें:
एल/सी,टी/टी
आपूर्ति की योग्यता:
प्रति माह 300 पीसीएस
उत्पाद सारांश
सीई एफडीए अनुपालन एक्स-रे मशीन Unicomp AX7900 ईएमएस के लिए एसएमटी पीसीबीए बीजीए क्यूएफएन सीएसपी सोल्डरिंग शून्य जांच विवरण: 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ±60° झुकाव गति के साथ (वैकल्पिक) ।एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष की गत...
उत्पाद विवरण
प्रमुखता देना:
पीसीबी depaneling मशीन
,पीसीबी depaneling उपकरण
Name:
यूनिकॉम्प एक्स-रे निरीक्षण मशीन
Application:
एसएमटी, ईएमएस, बीजीए, इलेक्ट्रॉनिक्स, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर
Voltage:
90kV
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Pixel Size:
84μM
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h (सभी अंतर्राष्ट्रीय मानकों को पूरा करता है)
उत्पाद वर्णन
सीई एफडीए अनुपालन एक्स-रे मशीन Unicomp AX7900 ईएमएस के लिए एसएमटी पीसीबीए बीजीए क्यूएफएन सीएसपी सोल्डरिंग शून्य जांच
विवरण:
90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ±60° झुकाव गति के साथ (वैकल्पिक) ।एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष की गति वृद्धि/कम वृद्धि/एफओवी के लिए. सुविधाजनक लक्ष्य बिंदु पोजिशनिंग प्रणाली. बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली कई छवि निरीक्षण दिनचर्या के लिए एक्सवाई प्रोग्रामिंग के साथ. अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम.पहचान क्षेत्र 380 x 380 मिमी, ~300X सिस्टम आवर्धन के साथ।
विशेषताएं:
90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष आंदोलन। ±60° "आर्क" गति ((विकल्प) ।
गति नियंत्रण में शामिल हैंः एक्स/वाई टेबल गति प्लस Z अक्ष ट्यूब और डिटेक्टर गति, ± 60° झुकाव गति (वैकल्पिक) ।
बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली
कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।
आवेदनः
एलईडी, एसएमटी, बीजीए, सीएसपी, फ्लिप चिप निरीक्षण।
अर्धचालक, पैकेजिंग घटक, बैटरी उद्योग।
इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग।
एल्यूमीनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक
मिट्टी के बरतन, अन्य विशेष उद्योग
विनिर्देशः
| प्रणाली सारांश | |
| पदचिह्न | 1200 ((W) × 1285 ((D) × 1700 ((H) मिमी |
| मशीन का वजन | 1235 किलोग्राम |
| विद्युत आपूर्ति | 220V±10% 50Hz/60Hz 4A |
| बिजली की खपत | 0.8kW |
| एक्स-रे ट्यूब | |
| ट्यूब प्रकार | सील |
| अधिकतम शक्ति | 8W |
| वोल्टेज | 90kV |
| फ़ोकस स्पॉट आकार | 5μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | फ्लैट पैनल डिटेक्टर (FPD) |
| पिक्सेल आकार | 84μm |
| पता लगाने का क्षेत्र | 129*129 मिमी |
| फ्रेम दरें | 30fps |
| पिक्सेल मैट्रिक्स | 1536*1536 |
| ज्यामितीय आवर्धन | 52X |
| सॉफ्टवेयर | |
| स्वतः माप | बीजीए सोल्डरिंग वैक्यूम ऑटो-माप और समर्थन डेटा/ग्राफिक आउटपुट |
| कई माप उपकरण | दूरी, कोण, व्यास, बहुभुज, पीटीएच भरने की दर आदि को मापने का समर्थन करें। |
| सीएनसी मोड | सीएनसी प्रोग्रामेबल निरीक्षण, आसान संचालन और उपयोगकर्ता के अनुकूल |
| वास्तविक समय प्रदर्शन | वास्तविक समय में वोल्टेज, वर्तमान, कोण, तिथि आदि के कार्य डेटा का प्रदर्शन करना |
| नेविगेशन | सुविधाजनक लक्ष्य बिंदु पोजिशनिंग सिस्टम |
| गति नियंत्रण प्रणाली | |
| गति नियंत्रण | जॉयस्टिक, कीपैड और माउस |
| अधिकतम लोडिंग क्षेत्र | 600*520 मिमी |
| अधिकतम निरीक्षण क्षेत्र | 505*440 मिमी |
| झुकाव और घूर्णन | ± 25° |
| औद्योगिक पीसी | |
| मॉनिटर | 24 ¢ एचडी डिस्प्ले |
| सिस्टम ओएस | विंडोज 11 64बिट |
| हार्ड डिस्क | 1 टीबी |
| रैम | 16GB |
| सीपीयू मॉडल | इंटेल आई7 प्रोसेसर |
| अन्य विशेषताएं | |
| ऊर्जा की बचत | एक्स-रे ऑटो बंद जब यह 5 मिनट से अधिक काम से बाहर है |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है) |
| प्राधिकरण प्रबंधन | फिंगरप्रिंट एक्सेस प्रबंधन प्रणाली, और समर्थन पासवर्ड एक्सेस। |
| सुरक्षा संचालन | विद्युत चुम्बकीय इंटरलॉक, चेतावनी प्रकाश और वास्तविक समय विकिरण रिसाव मॉनिटर |
| * विनिर्देश बिना पूर्व सूचना के परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं। | |
