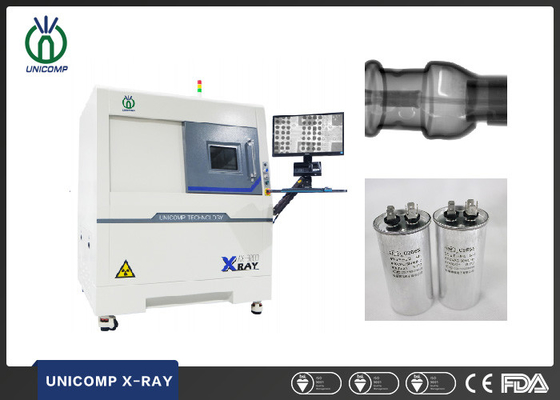

संधारित्र भीतरी दोष इलेक्ट्रॉनिक्स BGA एक्स रे निरीक्षण प्रणाली ऑटो मापने
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX8200MAX
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
एक सेट
कीमत:
can negotiate
भुगतान की शर्तें:
टी / टी, एल / सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
इलेक्ट्रॉनिक्स एक्स-रे 100 केवी पावर AX8200MAX के साथ संधारित्र आंतरिक दोष निरीक्षण अनुप्रयोग फ़ील्ड BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, सेमीकंडक्टर, बैटरी उद्योग, लघु के लिए व्यापक रूप से लागू मेटल कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, आदि। समारोह ...
उत्पाद विवरण
प्रमुखता देना:
बीजीए एक्स रे निरीक्षण प्रणाली
,इलेक्ट्रॉनिक्स बीजीए एक्स रे निरीक्षण प्रणाली
,कैपेसिटर इनर डिफेक्ट एक्स रे निरीक्षण
Tube Voltage:
0 ~ 90kV (एडजस्टेबल)
Tube Type:
सील
Focus Spot Size:
5μm
Detector:
फ्लैट पैनल डिटेक्टर (FPD)
Packing Weight:
1500 KG
Power Supply:
एसी 110 ~ 220 वी, 50/60 हर्ट्ज
उत्पाद वर्णन
इलेक्ट्रॉनिक्स एक्स-रे 100 केवी पावर AX8200MAX के साथ संधारित्र आंतरिक दोष निरीक्षण
अनुप्रयोग फ़ील्ड
BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, सेमीकंडक्टर, बैटरी उद्योग, लघु के लिए व्यापक रूप से लागू
मेटल कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, आदि।
समारोह और सुविधाएँ
1. सटीक आकार निरीक्षण तालिका लेजर स्थान सटीक स्थान के लिए
2.24 '' FHD इंटरएक्टिव टच एलसीडी डिस्प्ले
3. सटीक नियंत्रण, सीएनसी प्रोग्रामिंग स्वचालित स्थिति
4.FPD 60 ° झुका हुआ निरीक्षण
5. घंटी प्रवेश प्रबंधन प्रणाली
6. विकिरण समय की निगरानी विकिरण
निरीक्षण छवियाँ
| सिस्टम सारांश | |
| पदचिह्न | 1280 (डब्ल्यू) × 1500 (डी) × 1705 (एच) मिमी |
| मशीन वजन | 1400 किग्रा |
| बिजली की आपूर्ति | एसी 110 ~ 220 वी, 50/60 हर्ट्ज |
| प्लाईवुड पैकिंग का आकार | 175 (डब्ल्यू) × 155 (डी) × 200 (एच) सेमी |
| पैकिंग वजन | 1500 किग्रा |
| बिजली की खपत | 1.0 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब के प्रकार | सील |
| मैक्स।शक्ति | 8 डब्ल्यू |
| वोल्टेज | 0 ~ 90kV (एडजस्टेबल) |
| फोकस स्पॉट साइज | 5μm |
| इमेजिंग प्रणाली | |
| डिटेक्टर | फ्लैट पैनल डिटेक्टर (FPD) |
| पिक्सेल का आकार | 85μm |
| प्रभावी जांच क्षेत्र | 130 * 130 मिमी |
| फ्रेम दर | 20 एफपीएस |
| पिक्सेल मैट्रिक्स | 1536 * 1536 |
| सिस्टम में वृद्धि | 600X |
| सॉफ्टवेयर | |
| ऑटो मापने | BGA सोल्डरिंग वॉयस ऑटो-माप और समर्थन डेटा / ग्राफिक आउटपुट |
| एकाधिक माप उपकरण | समर्थन दूरी, कोण, व्यास, बहुभुज, पीटीएच भरने की दर आदि का मापन। |
| सीएनसी मोड | सीएनसी प्रोग्रामेबल निरीक्षण, आसान संचालन और उपयोगकर्ता के अनुकूल |
| वास्तविक समय प्रदर्शन | वोल्टेज, करंट, कोण, तिथि, आदि के कार्य डेटा को प्रदर्शित करने वाला वास्तविक समय |
| पथ प्रदर्शन | सुविधाजनक लक्ष्य बिंदु स्थिति प्रणाली |
| मोशन कंट्रोल सिस्टम | |
| आंदोलन नियंत्रण | जॉयस्टिक, कीपैड, माउस और टच पैनल |
| मैक्स।लोड हो रहा है क्षेत्र / वजन | 610 * 610 मिमी / 10 किग्रा |
| मैक्स।निरीक्षण क्षेत्र | 550 * 550 मिमी |
| ओब्लिक व्यूज | मैक्स।60 ° |
| आपरेटर | एक्स-वाई / जेड 1 / जेड 2 / टी 1 / टी 2 के साथ 6-अक्ष |
| औद्योगिक पीसी | |
| मॉनिटर | 24 '' FHD इंटरएक्टिव टच एलसीडी डिस्प्ले |
| सिस्टम ओएस | विंडोज 10 64 बिट |
| हार्ड डिस्क | 1 टीबी |
| राम | 8 जीबी |
| सीपीयू मॉडल | इंटेल i7 प्रोसेसर |
| अन्य सुविधाओं | |
| खुला दरवाजा | इलेक्ट्रिक स्लाइडिंग |
| एक्स-रे सुरक्षा | <1μSv / h (सभी अंतर्राष्ट्रीय मानकों को पूरा करता है) |
| प्राधिकरण प्रबंधन | फ़िंगरप्रिंट एक्सेस मैग्निज़्म सिस्टम और समर्थन पासवर्ड एक्सेसिंग। |
| सुरक्षा ऑपरेशन | इलेक्ट्रोमैग्नेटिक इंटरलॉक, वार्निंग लाइट और रियल-टाइम रेडिएशन लीकेज मॉनिटर |
| * विनिर्देशों को नोटिस के बिना बदलने के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं। | |
