संरेखण निरीक्षण के लिए बंद ट्यूब इलेक्ट्रॉनिक्स एक्स रे मशीन AX8200B 100kv
उत्पाद विवरण
बंद ट्यूब इलेक्ट्रॉनिक्स एक्स रे मशीन
,इलेक्ट्रॉनिक्स एक्स रे मशीन AX8200B
,100kv डिजिटल एक्स रे मशीन

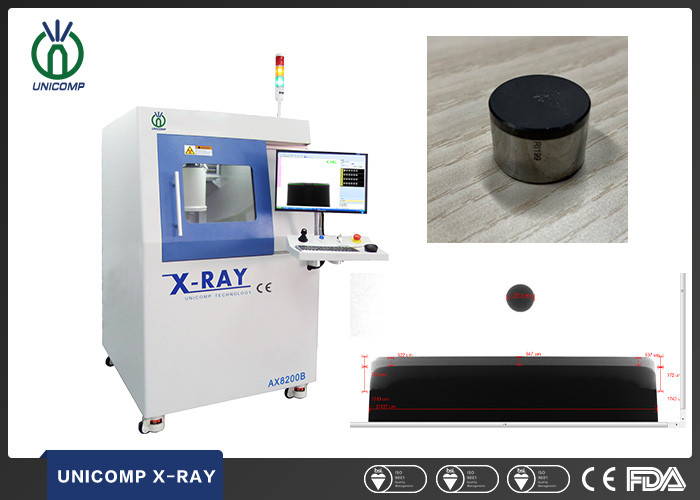

डायमंड कोर ड्रिल बिट इनर लेयर अलाइनमेंट इंस्पेक्शन के लिए डिजिटल रियल टाइम AX8200B एक्स रे मशीन
अनुप्रयोग:
बीजीए, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर,
बैटरी उद्योग, लघु धातु कास्टिंग,
इलेक्ट्रॉनिक कनेक्टर मॉड्यूल,
एयरोस्पेस घटक, फोटोवोल्टिक उद्योग,
AX-8200 मशीन को मुख्य रूप से इलेक्ट्रॉनिक्स उद्योग के लिए उच्च रिज़ॉल्यूशन वाली एक्स-रे इमेजिंग प्रदान करने के लिए डिज़ाइन किया गया है।यह बहुमुखी प्रणाली पीसीबी निर्माण प्रक्रिया के भीतर कई अनुप्रयोगों के लिए प्रभावी है।इसमें बीजीए, सीएसपी, क्यूएफएन, फ्लिप चिप, सीओबी और एसएमटी घटकों की विस्तृत श्रृंखला शामिल है।AX-8200 प्रक्रिया विकास, प्रक्रिया निगरानी और पुनर्विक्रय संचालन के शोधन के लिए एक शक्तिशाली समर्थन उपकरण है।एक शक्तिशाली और उपयोग में आसान सॉफ़्टवेयर इंटरफ़ेस द्वारा समर्थित, AX-8200 छोटी और बड़ी मात्रा में फ़ैक्टरी आवश्यकताओं को संबोधित करने में सक्षम है।(विवरण के लिए हमसे संपर्क करें)
अन्य विशेष उद्योग।
| मद | परिभाषा | ऐनक |
| सिस्टम पैरामीटर्स | आकार | 1080 (एल) एक्स 1180 (डब्ल्यू) एक्स 1730 (एच) मिमी |
| वज़न | 1150किग्रा | |
| शक्ति | 220AC/50HZ | |
| बिजली की खपत | 0.8 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार | बंद किया हुआ |
| अधिकतम वोल्टेज | 90kv/100kv | |
| अधिकतम शक्ति | 8W | |
| स्थान आकार | 5μm | |
| एक्स-रे सिस्टम | intensifier | 4 "इमेज इंटेंसिफायर |
| मॉनिटर | 22 "एलसीडी | |
| सिस्टम आवर्धन | 600X | |
| जांच क्षेत्र | अधिकतम लोड हो रहा है आकार | 510 मिमी x 420 मिमी |
| अधिकतम निरीक्षण क्षेत्र | 435 मिमी x 385 मिमी | |
| एक्स-रे रिसाव | <1μएसवी/एच | |
निरीक्षण छवियां:
विशेषताएं:
● 100KV 5μm एक्स-रे ट्यूब, 2 मेगा पिक्सल सीसीडी कैमरा के साथ इमेज इंटेंसिफायर।
● गति नियंत्रण में शामिल हैं: ± 60° झुकाव गति, X/Y तालिका गति प्लस Z अक्ष ट्यूब और डिटेक्टर आंदोलन।
●मल्टी-फ़ंक्शन डीएक्सआई इमेज प्रोसेसिंग सिस्टम
एकाधिक छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग फ़ंक्शन
मैक्स।लोडिंग क्षेत्र 510 मिमी x 420 मिमी, अधिकतम।~300X सिस्टम मैग्निफिकेशन के साथ डिटेक्शन एरिया 435 x 385mm।
मैं बीजीए शून्य/क्षेत्र ऑटो-माप प्लस रिपोर्ट जनरेशन।
-
