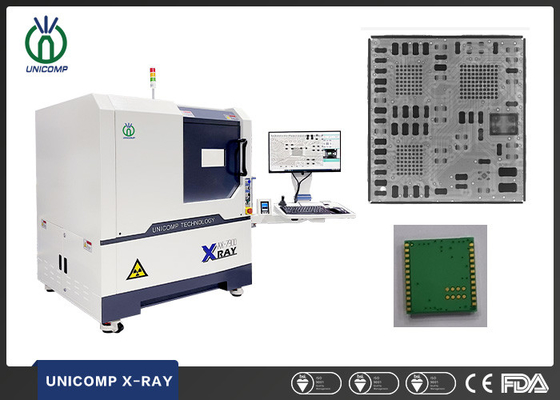

पीसीबीए बीजीए सीएसपी क्यूएफएन सोल्डरिंग के लिए AX7900 0.8KW एक्स रे निरीक्षण प्रणाली
उत्पाद विवरण
AX7900 एक्स रे निरीक्षण प्रणाली
,0.8 किलोवाट एक्स रे निरीक्षण प्रणाली
,क्यूएफएन सोल्डरिंग बेंचटॉप एक्स रे मशीन
PCBA BGA CSP QFN सोल्डरिंग शून्य दोष निरीक्षण के लिए 2.5D माइक्रोफोकस AX7900 एक्स-रे निरीक्षण प्रणाली
विवरण:
90KV 5μm एक्स-रे ट्यूब, FPD डिटेक्टर।मल्टी-फ़ंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ± 60 डिग्री झुकाव गति (विकल्प) के साथ।आवर्धन/एफओवी को बढ़ाने/घटाने के लिए एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष आंदोलन।सुविधाजनक लक्ष्य बिंदु पोजीशनिंग सिस्टम।बहु छवि निरीक्षण दिनचर्या के लिए XY प्रोग्रामिंग के साथ बहु-कार्य DXI छवि प्रसंस्करण प्रणाली।मैक्स।लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम।~300X सिस्टम आवर्धन के साथ डिटेक्शन एरिया 380 x 380mm।
विशेषताएं:
90KV 5μm एक्स-रे ट्यूब, FPD डिटेक्टर।
मल्टी-फंक्शन वर्कस्टेशन, XY मल्टी-एक्सिस मूवमेंट।± 60 डिग्री "आर्क" गति (विकल्प)।
गति नियंत्रण में शामिल हैं: X/Y तालिका गति प्लस Z अक्ष ट्यूब और डिटेक्टर आंदोलन, ± 60° झुकाव गति (विकल्प)।
मल्टी-फंक्शन डीएक्सआई इमेज प्रोसेसिंग सिस्टम।
एकाधिक छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग फ़ंक्शन
मैक्स।लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम।~300X सिस्टम आवर्धन के साथ डिटेक्शन एरिया 380 x 380mm।
बीजीए शून्य/क्षेत्र ऑटो-माप प्लस रिपोर्ट जनरेशन।
आवेदन:
एलईडी, श्रीमती, बीजीए, सीएसपी, फ्लिप चिप निरीक्षण।
सेमीकंडक्टर, पैकेजिंग घटक, बैटरी उद्योग।
इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग।
एल्युमिनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक।
चीनी मिट्टी की चीज़ें, अन्य विशेष उद्योग
| मद | परिभाषा | ऐनक |
| सिस्टम पैरामीटर्स | आकार | 1100 (एल) x1100 (डब्ल्यू) x1500 (एच) मिमी |
| वज़न | 1000 किग्रा | |
| शक्ति | 220AC/50Hz | |
| बिजली की खपत | 0.8kW | |
| एक्स-रे ट्यूब | प्रकार | बंद किया हुआ |
| अधिकतम वोल्टेज | 80kV/90kV | |
| अधिकतम शक्ति | 12W/8W | |
| स्थान आकार | 5μm/15μm | |
| एक्स-रे सिस्टम | intensifier | एफपीडी |
| मॉनिटर | 22 ''एलसीडी | |
| सिस्टम आवर्धन | १६० एक्स/३६०एक्स | |
| जांच क्षेत्र | अधिकतम लोड हो रहा है आकार | 440 मिमी x 400 मिमी |
| अधिकतम निरीक्षण क्षेत्र | 420 मिमी x 380 मिमी | |
| एक्स-रे रिसाव | <1μएसवी/एच | |
निरीक्षण छवियां:
-
