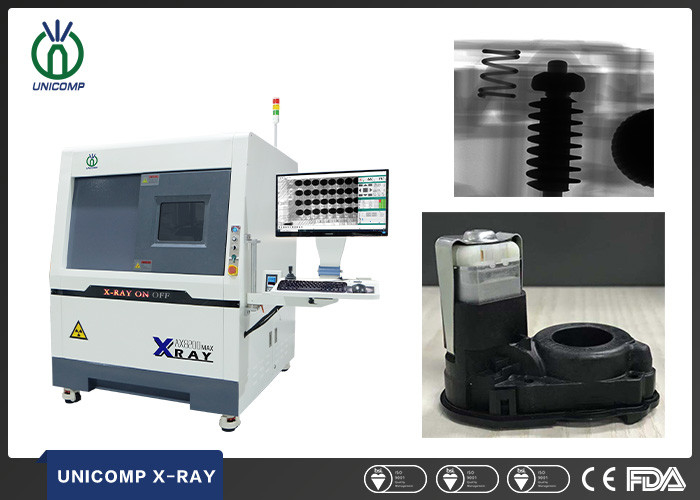

ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए ट्यूब यूनिकॉम्प एक्स रे AX8200 मैक्स 5μM बंद करें
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX8200MAX
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
ऑटोमोटिव इलेक्ट्रॉनिक्स आंतरिक गुणवत्ता दोषों का पता लगाने के लिए यूनिकॉम्प AX8200Max क्लोज ट्यूब माइक्रोफोकस एक्स-रे का उपयोग करना आवेदन क्षेत्र बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, सेमीकंडक्टर, बैटरी उद्योग, छोटे के लिए व्यापक रूप से लागू धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्य...
उत्पाद विवरण
प्रमुखता देना:
क्लोज ट्यूब यूनिकॉम्प एक्स रे
,ऑटोमोटिव इलेक्ट्रॉनिक्स यूनिकॉम्प एक्स रे
,5μm एक्स रे डिटेक्शन उपकरण
Tube Voltage:
0 ~ 90kV (समायोज्य)
Tube Type:
सील
Focus Spot Size:
5μm
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Packing Weight:
1500 किग्रा
Power Supply:
एसी 110 ~ 220 वी, 50/60 हर्ट्ज
उत्पाद वर्णन
ऑटोमोटिव इलेक्ट्रॉनिक्स आंतरिक गुणवत्ता दोषों का पता लगाने के लिए यूनिकॉम्प AX8200Max क्लोज ट्यूब माइक्रोफोकस एक्स-रे का उपयोग करना
आवेदन क्षेत्र
बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, सेमीकंडक्टर, बैटरी उद्योग, छोटे के लिए व्यापक रूप से लागू
धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल्स, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, आदि।
समारोह और विशेषताएं
1. सटीक स्थान के लिए बड़े आकार का निरीक्षण तालिका लेजर लोकेटर
2. 24 '' एफएचडी इंटरएक्टिव टच एलसीडी डिस्प्ले
3. सटीक नियंत्रण, सीएनसी प्रोग्रामिंग स्वचालित पोजिशनिंग
4. एफपीडी 60 डिग्री झुकाव निरीक्षण
5. फिंगरप्रिंट एक्सेस मैनेजमेंट सिस्टम
6. विकिरण की वास्तविक समय की निगरानी
| सिस्टम सारांश | |
| पदचिह्न | 1280 (डब्ल्यू) × 1500 (डी) × 1705 (एच) मिमी |
| मशीन वजन | 1400 किग्रा |
| बिजली की आपूर्ति | एसी 110 ~ 220 वी, 50/60 हर्ट्ज |
| प्लाईवुड पैकिंग आकार | 175 (डब्ल्यू) × 155 (डी) × 200 (एच) सेमी |
| पैकिंग वजन | 1500 किग्रा |
| बिजली की खपत | 1.0 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब के प्रकार | सील |
| मैक्स।शक्ति | 8W |
| वोल्टेज | 0 ~ 90kV (समायोज्य) |
| फोकस स्पॉट साइज | 5μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | फ्लैट पैनल डिटेक्टर (एफपीडी) |
| पिक्सेल आकार | 85μm |
| प्रभावी जांच क्षेत्र | 130*130mm |
| फ्रेम दर | 20 एफपीएस |
| पिक्सेल मैट्रिक्स | 1536*1536 |
| सिस्टम आवर्धन | 600X |
| सॉफ्टवेयर | |
| ऑटो मापने | बीजीए सोल्डरिंग वोड्स ऑटो-मापन और समर्थन डेटा / ग्राफिक आउटपुट |
| एकाधिक मापने के उपकरण | समर्थन मापने दूरी, कोण, व्यास, बहुभुज, पीटीएच भरने की दर, आदि। |
| सीएनसी मोड | सीएनसी प्रोग्राम करने योग्य निरीक्षण, आसान संचालन और उपयोगकर्ता के अनुकूल |
| रीयल-टाइम प्रदर्शन | वोल्टेज, करंट, एंगल, डेट आदि के वर्किंग डेटा को रियल-टाइम प्रदर्शित करना |
| मार्गदर्शन | सुविधाजनक लक्ष्य बिंदु पोजिशनिंग सिस्टम |
| मोशन कंट्रोल सिस्टम | |
| आंदोलन नियंत्रण | जॉयस्टिक, कीपैड, माउस और टच पैनल |
| मैक्स।लोड हो रहा है क्षेत्र/वजन | 610*610mm / 10kg |
| मैक्स।निरीक्षण क्षेत्र | 550*550mm |
| परोक्ष दृश्य | मैक्स।60° |
| आपरेटर | X / Y / Z1 / Z2 / T1 / T2 . के साथ 6-अक्ष |
| औद्योगिक पीसी | |
| मॉनिटर | 24 ''FHD इंटरएक्टिव टच एलसीडी डिस्प्ले |
| सिस्टम ओएस | विंडोज 10 64 बिट |
| हार्ड डिस्क | 1टीबी |
| टक्कर मारना | 8GB |
| सीपीयू मॉडल | इंटेल i7 प्रोसेसर |
| अन्य सुविधाओं | |
| द्वार खुला है | इलेक्ट्रिक स्लाइडिंग |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है) |
| प्राधिकरण प्रबंधन | फ़िंगरप्रिंट एक्सेस मैग्नेजमेंट सिस्टम, और सपोर्ट पासवर्ड एक्सेसिंग। |
| सुरक्षा संचालन | इलेक्ट्रोमैग्नेटिक इंटरलॉक, वार्निंग लाइट और रियल-टाइम रेडियोएशन लीकेज मॉनिटर |
| * विनिर्देश सूचना के बिना परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं। | |
निरीक्षण छवियां
पदचिह्न
