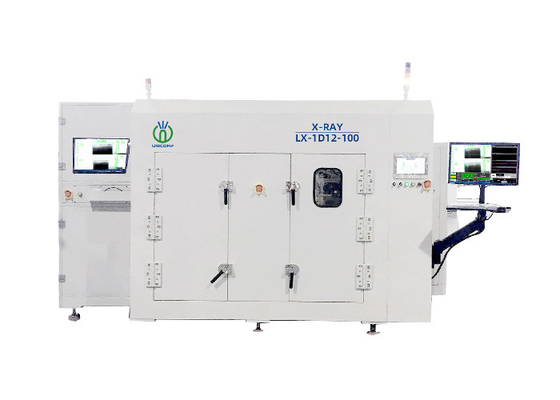

EV / बेलनाकार / पाउच / पॉलिमर बैटरी के लिए माइक्रो फोकल एक्स रे निरीक्षण मशीन 12PPM मैक्स
उत्पाद विवरण
एफपीडी बैटरी एक्स रे निरीक्षण मशीन
,110 केवी एक्स रे निरीक्षण मशीन
,एफपीडी बैटरी एक्स रे मशीन
इलेक्ट्रिक वाहन लैमिनेटेड और स्टैक्ड बैटरी, बेलनाकार बैटरी पाउच लिथियम सेल, पॉलिमर बैटरी एक्स-रे निरीक्षण
ईवी बैटरी एक्सरे मशीन की विशेषताएं:
- माइक्रो फोकल एक्स-रे ट्यूब उच्च-रिज़ॉल्यूशन छवियों को सक्षम करता है
- विभिन्न आकारों में बैटरियों का निरीक्षण
- सेट करने में आसान, योग्य / एनजी उत्पाद ऑटो-सॉर्टिंग
- सॉफ्टवेयर संचालित करने में आसान
- उच्च दक्षता और लगातार उच्च गुणवत्ता के लिए पूर्ण स्वचालन
- ऑटो-पहचान सॉफ्टवेयर उच्च गुणवत्ता सुनिश्चित करता है
- अंतर्निहित एसपीसी के साथ आसान नियंत्रण और डेटा विश्लेषण
- सुरक्षा उन्मुख डिजाइन
- फैशन उपस्थिति
बैटरी एक्स-रे मशीन के तकनीकी विनिर्देश:
| सिस्टम पैरामीटर्स | आयाम (एल × डब्ल्यू × एच) | 3540mmX3100mmX1950mm |
| वज़न | 6.0t | |
| काम का माहौल | 0～40 ℃ | |
| बिजली की खपत | 10 किलोवाट | |
| शुद्धता | ± 60μm | |
| संचालन विधा | इन - लाइन | |
| एक्स-रे ट्यूब | टाइप | बंद किया हुआ |
| अधिकतम वोल्टेज | 110kv | |
| अधिकतम.वर्तमान | 0.8mA | |
| फोकल स्पॉट आकार | 15μm | |
| मात्रा | 2 | |
| छवि डिटेक्टर | टाइप | फ्लैट पैनल डिटेक्टर (एफपीडी) |
| सिस्टम आवर्धन | 600X | |
| पिक्सेल मैट्रिक्स | 1536*1536 | |
| पिक्सेल आकार | 85μm | |
| के लिए आवेदन किया | EV लैमिनेटेड पावर बैटरी | |
| अधिकतम क्षमता | 12पीपीएम | |
| ऑपरेशन अनुपात | 95% | |
| लागू आकार |
सेल हाइट: 190-290 सेल चौड़ाई: 140-180 सेल मोटाई: 4-10 मिमी वाहक आकार: अनुकूलित |
|
| सामान | संरेखण मीट्रिक | |
| ग्राहक मामले | सीएटीएल / बीवाईडी / पैनासोनिक / डीएलजी / एमजीएल | |
| उपकरण सुविधाएँ |
लैमिनेटेड पावर लिथियम बैटरी के लिए इन-लाइन एक्स-रे डिटेक्शन के लिए लागू; ● ऑटो-शिफ्ट तीन निरीक्षण मोड, उत्पादन लाइनों के साथ स्वचालित डॉकिंग, अप्राप्य संचालन; ● प्रेसिजन पोजिशनिंग और रोटेटिंग मैकेनिज्म, एडजस्टेबल डिटेक्शन एंगल हाई-डेफिनिशन इमेज सुनिश्चित करता है; इन-लाइन लिथियम बैटरी निरीक्षण सॉफ्टवेयर सिस्टम का यूनिकॉम्प के स्वामित्व वाला आर एंड डी |
|

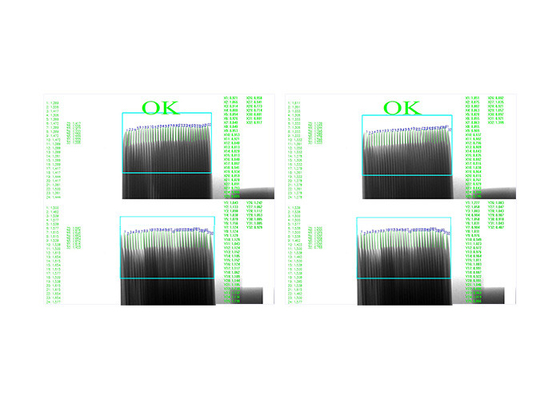

बैटरी की एक्स-रे छवियां:
हमारी सेवाएं
- ग्राहकों को उत्पाद परियोजनाओं का विश्लेषण करने और पहचान समाधान प्रदान करने में सहायता करें।
- नि: शुल्क नमूने का पता लगाने का परीक्षण।
- पेशेवर पहचान समाधान प्रदान करें।
- हमारे पास कुशल जिग डिजाइन सेवाएं हैं।
- शिपिंग/वितरण सूचना जांच सेवा प्रदान करें।
- एक साल की गारंटी, जीवन भर वादा निभाएं।
- दूसरों के ईमेल द्वारा 24 घंटे प्रतिक्रिया की गति।
सामान्य प्रश्न:
1. पैकेज के बारे में कैसे?क्या यह प्रसव के दौरान सुरक्षित है?
सभी एक्स-रे निरीक्षण मशीन मानक लकड़ी के ठोस गत्ते का डिब्बा के साथ पैक किया जाता है।शिपिंग करते समय यह सुरक्षित है।
2. क्या आप वारंटी प्रदान करते हैं?बिक्री के बाद सेवा के बारे में कैसे?
स्पेयर पार्ट्स के लिए 1 साल की वारंटी मुफ्त, पूरे जीवन तकनीकी सहायता।
हमारे पास एक पेशेवर बिक्री के बाद की टीम है, यदि कोई प्रश्न है, तो बिक्री के बाद सेवा में सहायक वीडियो भी प्रदान किए जाते हैं।
3. अगर हम आपके कारखाने में आते हैं तो क्या आप मुफ्त प्रशिक्षण देंगे?
हां, हमारे कारखाने का दौरा करने के लिए हम आपका गर्मजोशी से स्वागत करते हैं, हम आपके लिए मुफ्त प्रशिक्षण की व्यवस्था करेंगे।
-
