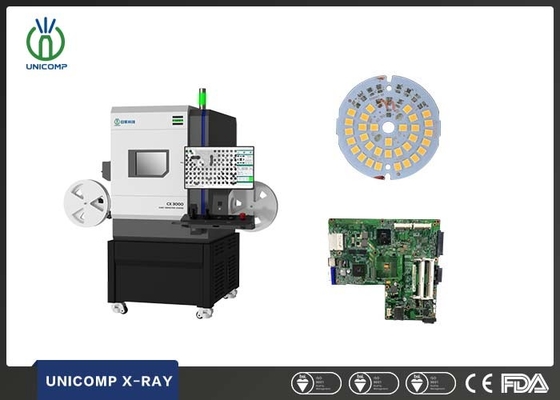

पीसीबीए दोष निरीक्षण के लिए एफपीडी 90 केवी एक्स रे निरीक्षण प्रणाली 48 मिमी एक्स 54 मिमी
उत्पाद विवरण
90 केवी एक्स रे निरीक्षण प्रणाली
,एफपीडी एक्स रे निरीक्षण प्रणाली
,पीसीबीए के लिए इलेक्ट्रॉनिक्स एक्स रे मशीन
पीसीबीए दोष निरीक्षण के लिए एफपीडी 90 केवी एक्स-रे निरीक्षण प्रणाली
एसविशिष्टताकाडेस्कटॉप एक्स-रे मशीन
| वस्तु | परिभाषा | ऐनक |
| सिस्टम पैरामीटर्स | आकार | 750 (एल) x570 (डब्ल्यू) x890 (एच) मिमी |
| वज़न | 300 किलो | |
| शक्ति | 220AC/50Hz | |
| बिजली की खपत | 0.5 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार | बंद किया हुआ |
| मैक्स। वोल्टेज | 100 केवी | |
| अधिकतम शक्ति | 200μए | |
| स्थान आकार | 5सुक्ष्ममापी | |
| डिटेक्टर | intensifier | एफपीडी |
| एक्स-रे कवरेज | 48 मिमी x 54 मिमी | |
| संकल्प | 208 एलपी/सेमी | |
| कार्य स्टेशन | मैक्स। लोड हो रहा है आकार | 200 मिमी x 200 मिमी |
| मैक्स। निरीक्षण क्षेत्र | 200 मिमी x 200 मिमी | |
| तिरछा कोण दृश्य | 360° रोटरी स्थिरता (वैकल्पिक) | |
| एक्स-रे रिसाव | <1μSv/h | |
एpplicationकाश्रीमती एक्स-रे मशीन
बीजीए, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर, बैटरी उद्योग, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग, अन्य विशेष उद्योग।
डेस्कटॉप एक्स-रे मशीन की विशेषताएं
1. 5μm 100kV एक्स-रे ट्यूब;
2. 1000 × 1124 के उच्च संकल्प के साथ गतिशील एफपीडी;
3. PoP छाया को खत्म करने के लिए 360 ° रोटरी स्थिरता से लैस;
4. बाहरी रॉकर द्वारा पता लगाने का क्षेत्र आसानी से स्थित है;
5. टांका लगाने वाले जोड़ और सामग्री की आंतरिक संरचना का निरीक्षण और विश्लेषण;
6. सीमलेस लीड वेल्डिंग, इंटरलॉक और आपातकालीन बटन के साथ उच्च सुरक्षा।
विवरण श्रीमती एक्स-रे मशीन की
एक्स-रे निरीक्षण एक गैर-विनाशकारी परीक्षण पद्धति है जो आंतरिक संरचनाओं को सत्यापित करने के लिए एक्स-रे की मर्मज्ञ शक्ति के माध्यम से कई प्रकार के निर्मित घटकों की जांच करती है।
यह एक्स-रे इलेक्ट्रॉनिक्स उद्योग के लिए उच्च-रिज़ॉल्यूशन एक्स-रे इमेजिंग प्रदान करने के लिए डिज़ाइन किया गया है।यह बहुमुखी प्रणाली पीसीबी निर्माण प्रक्रिया में कई अनुप्रयोगों के लिए प्रभावी है।इसमें बीजीए, सीएसपी, क्यूएफएन, फ्लिप चिप, सीओबी और विभिन्न एसएमटी घटक शामिल हैं।प्रक्रिया के विकास, प्रक्रिया की निगरानी और पुनर्संरचना के शोधन के लिए एक शक्तिशाली सहायक उपकरण है।एक शक्तिशाली और उपयोग में आसान सॉफ़्टवेयर इंटरफ़ेस द्वारा समर्थित, एक्स रे छोटे और बड़े कारखानों की जरूरतों को पूरा करने में सक्षम है।
सामान्य प्रश्न:
1. पैकेज के बारे में कैसे?क्या यह डिलीवरी के दौरान सुरक्षित है?
सभी एक्स-रे निरीक्षण मशीन मानक लकड़ी के ठोस गत्ते का डिब्बा के साथ पैक किया जाता है।शिपिंग करते समय यह सुरक्षित है।
2. क्या आप वारंटी प्रदान करते हैं?कैसे बिक्री के बाद सेवा के बारे में?
स्पेयर पार्ट्स के लिए 1 साल की वारंटी मुफ्त, पूरे जीवन तकनीकी सहायता।
हमारे पास एक पेशेवर बिक्री के बाद की टीम है, यदि कोई प्रश्न है, तो बिक्री के बाद सेवा में सहायक वीडियो भी प्रदान किए जाते हैं।
3. अगर हम आपके कारखाने में आते हैं तो क्या आप मुफ्त प्रशिक्षण प्रदान करेंगे?
हाँ, हम हमारे कारखाने का दौरा करने के लिए आपका हार्दिक स्वागत करते हैं, हम आपके लिए निःशुल्क प्रशिक्षण की व्यवस्था करेंगे।
हमारी सेवाएँ
- ग्राहकों को उत्पाद परियोजनाओं का विश्लेषण करने और पहचान समाधान प्रदान करने में सहायता करें।
- स्वतंत्र रूप से नमूना पहचान परीक्षण।
- पेशेवर पहचान समाधान प्रदान करें।
- हमारे पास कुशल जिग डिजाइन सेवाएं हैं।
- शिपिंग / वितरण जानकारी जाँच सेवा प्रदान करें।
- एक साल की गारंटी, पूरा जीवन वादा निभाते हैं।
- दूसरों के ईमेल द्वारा 24 घंटे प्रतिक्रिया की गति।
-
