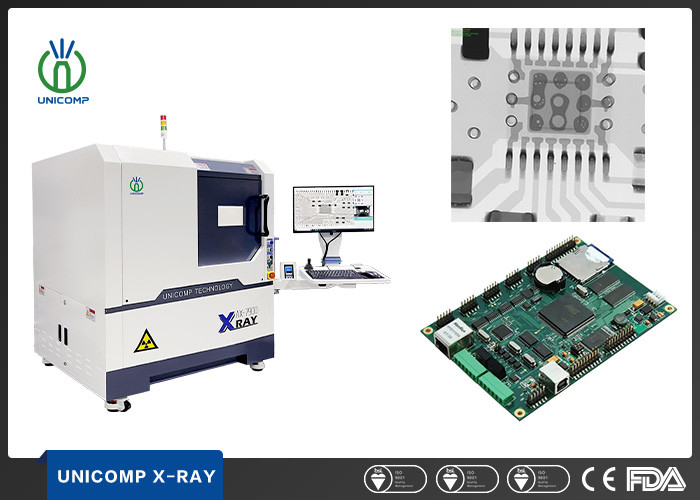

पीसीबीए दोष जांच यूनिकॉम्प AX7900 के लिए FPD 90KV एक्स रे निरीक्षण प्रणाली
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
पीसीबीए दोष का पता लगाने के लिए एफपीडी 90KV एक्स-रे निरीक्षण प्रणाली एक्स-रे मशीन AX7900 का अनुप्रयोग: एलईडी, एसएमटी, बीजीए, सीएसओ, फ्लिप चिप निरीक्षण। सेमीकंडक्टर, पैकेजिंग घटक, बैटरी उद्योग। इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग। एल्यूमीनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक। सिरेमिक, अ...
उत्पाद विवरण
प्रमुखता देना:
एफपीडी 90 केवी एक्स रे निरीक्षण प्रणाली
,पीसीबीए दोष का पता लगाने वाली एक्स रे मशीन
,Unicomp AX7900 पीसीबी एक्स रे
Name:
यूनिकॉम्प एक्स-रे निरीक्षण मशीन
Application:
एसएमटी, ईएमएस, बीजीए, इलेक्ट्रॉनिक्स, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर
Tube Voltage:
90kV
Industry:
इलैक्ट्रॉनिक्स उद्योग
Size:
1215(एल)x1325(डब्ल्यू)x1700(एच)मिमी
X-Ray Leakage:
<1uSv/एच
Weight:
1240 किग्रा
Power Consumption:
0.8 किलोवाट
Software:
सीएनसी मोड ऑटो-माप
Operate System:
विंडोज़ 11 64 बिट
उत्पाद वर्णन
पीसीबीए दोष का पता लगाने के लिए एफपीडी 90KV एक्स-रे निरीक्षण प्रणाली
एक्स-रे मशीन AX7900 का अनुप्रयोग:
- एलईडी, एसएमटी, बीजीए, सीएसओ, फ्लिप चिप निरीक्षण।
- सेमीकंडक्टर, पैकेजिंग घटक, बैटरी उद्योग।
- इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग।
- एल्यूमीनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक।
- सिरेमिक, अन्य विशेष उद्योग
AX7900 के तकनीकी विनिर्देश
| मद | परिभाषा | स्पेक |
| सिस्टम पैरामीटर | आकार | 1215(एल)x1325(डब्ल्यू)x1700(एच)मिमी |
| वजन | 1240 किग्रा | |
| बिजली | 220एसी/50 हर्ट्ज | |
| बिजली की खपत | 0.8 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार | बंद |
| अधिकतम वोल्टेज | 90 केवी | |
| अधिकतम शक्ति | 8 वाट | |
| स्पॉट आकार | 5 माइक्रोन | |
| एक्स-रे सिस्टम | इंटेंसिफायर | एफपीडी |
| निगरानी | 24 इंच एलसीडी | |
| सिस्टम आवर्धन | 52X | |
| पता लगाने का क्षेत्र | अधिकतम लोडिंग आकार | 600 मिमी x 520 मिमी |
| अधिकतम निरीक्षण क्षेत्र | 505 मिमी x 440 मिमी | |
| एक्स-रे रिसाव | <1 माइक्रोसेवर्ट/घंटा | |
एक्स-रे मशीन AX7900 का विवरण:
90KV 5 माइक्रोन एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-एक्सिस मूवमेंट मानक ±60° टिल्ट मोशन (वैकल्पिक) के साथ। आवर्धन/एफओवी बढ़ाने/घटाने के लिए एक्स-रे ट्यूब और एफपीडी के लिए जेड-एक्सिस मूवमेंट। सुविधाजनक लक्ष्य बिंदु पोजिशनिंग सिस्टम। कई छवि निरीक्षण रूटीन के लिए एक्सवाई प्रोग्रामिंग के साथ मल्टी-फंक्शन डीएक्सआई इमेज प्रोसेसिंग सिस्टम।अधिकतम लोडिंग क्षेत्र 600 मिमी x 520 मिमी, अधिकतम पता लगाने का क्षेत्र 505 x 440 मिमी, लगभग 52X ज्यामितीय आवर्धन के साथ।
एक्स-रे मशीन AX7900 की विशेषताएं:
- 90KV 5 माइक्रोन एक्स-रे ट्यूब, एफपीडी डिटेक्टर।
- मल्टी-फंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-एक्सिस मूवमेंट। ±60° "आर्क" मोशन (वैकल्पिक)।
- मोशन कंट्रोल में एक्स/वाई टेबल मोशन के साथ-साथ जेड-एक्सिस ट्यूब और डिटेक्टर मूवमेंट, ±60° टिल्ट मोशन (वैकल्पिक) शामिल हैं।
- मल्टी-फंक्शन डीएक्सआई इमेज प्रोसेसिंग सिस्टम।
- कई छवि निरीक्षण रूटीन के लिए एक्स/वाई प्रोग्रामिंग फ़ंक्शन
- अधिकतम लोडिंग क्षेत्र 600 मिमी x 520 मिमी, अधिकतम पता लगाने का क्षेत्र 505 x 440 मिमी, लगभग 52X ज्यामितीय आवर्धन के साथ।
- बीजीए वॉइड/एरिया ऑटो-मापमेंट और रिपोर्ट जनरेशन।
आईसी एक्स-रे मशीन AX7900 की निरीक्षण छवियां:
