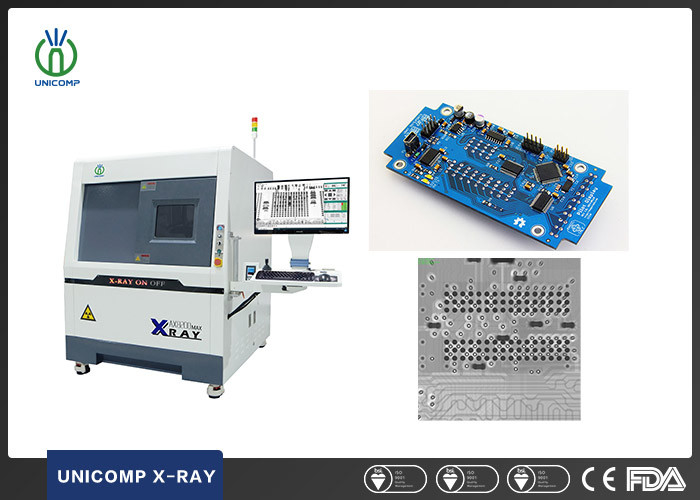

AX8200max इलेक्ट्रॉनिक्स एक्स रे मशीन 6 अक्ष 360 डिग्री रोटेशन के साथ वैकल्पिक
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Unicomp
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX8200MAX
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 टुकड़ा
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 पीसी
उत्पाद सारांश
Unicomp AX8200Max सेमीकंडक्टर के लिए माइक्रोफोकस एक्स-रे निरीक्षण प्रणाली BGA IC केबल और तारों की गुणवत्ता निरीक्षण एसपिसिफ़िकेशनकाएसएमटी एक्स रे मशीन प्रणाली सारांश पदचिह्न 1280 ((W) × 1500 ((D) × 1705 ((H) मिमी मशीन का वजन 1400 किलो विद्युत आपूर्ति AC 110~220V, 50/60Hz प्लाईवुड पैकिंग का आकार 175 ...
उत्पाद विवरण
प्रमुखता देना:
360 रोटेशन इलेक्ट्रॉनिक्स एक्स रे मशीन
,6-अक्ष इलेक्ट्रॉनिक्स एक्स रे मशीन
,AX8200max इलेक्ट्रॉनिक्स एक्स रे मशीन
Tube Voltage:
0~90kV (समायोज्य)
Tube Type:
सील
Focus Spot Size:
5सुक्ष्ममापी
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Packing Weight:
1500 किग्रा
Power Supply:
एसी 110 ~ 220 वी, 50/60 हर्ट्ज
उत्पाद वर्णन
Unicomp AX8200Max सेमीकंडक्टर के लिए माइक्रोफोकस एक्स-रे निरीक्षण प्रणाली BGA IC केबल और तारों की गुणवत्ता निरीक्षण
एसपिसिफ़िकेशनकाएसएमटी एक्स रे मशीन
| प्रणाली सारांश | |
| पदचिह्न | 1280 ((W) × 1500 ((D) × 1705 ((H) मिमी |
| मशीन का वजन | 1400 किलो |
| विद्युत आपूर्ति | AC 110~220V, 50/60Hz |
| प्लाईवुड पैकिंग का आकार | 175 ((डब्ल्यू) × 155 ((डी) × 200 ((एच) सेमी |
| पैकिंग का वजन | 1500 किलो |
| बिजली की खपत | 1.0 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब प्रकार | सील |
| अधिकतम शक्ति | 8W |
| वोल्टेज | 0~90kV (समायोज्य) |
| फ़ोकस स्पॉट आकार | 5μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | फ्लैट पैनल डिटेक्टर (FPD) |
| पिक्सेल आकार | 85 μm |
| प्रभावी पहचान क्षेत्र | 130*130 मिमी |
| फ्रेम दरें | 20fps |
| पिक्सेल मैट्रिक्स | 1536*1536 |
| सिस्टम आवर्धन | 600X |
| सॉफ्टवेयर | |
| स्वतः माप | बीजीए सोल्डरिंग वैक्यूम्स ऑटो-माप और समर्थन डेटा/ग्राफिक आउटपुट |
| कई माप उपकरण | दूरी, कोण, व्यास, बहुभुज, पीटीएच भरने की दर आदि को मापने का समर्थन करें |
| सीएनसी मोड | सीएनसी प्रोग्रामेबल निरीक्षण, आसान संचालन और उपयोगकर्ता के अनुकूल |
| वास्तविक समय प्रदर्शन | वास्तविक समय में वोल्टेज, करंट, कोण, दिनांक आदि के कार्य डेटा प्रदर्शित करना |
| नेविगेशन | सुविधाजनक लक्ष्य बिंदु पोजिशनिंग सिस्टम |
| गति नियंत्रण प्रणाली | |
| गति नियंत्रण | जॉयस्टिक, कीपैड, माउस और टच पैनल |
| अधिकतम लोडिंग क्षेत्र/वजन | 610*610mm / 10kg |
| अधिकतम निरीक्षण क्षेत्र | 550*550 मिमी |
| तिरछी दृष्टि | अधिकतम 60° |
| हेरफेरकर्ता | X / Y / Z1 / Z2 / T1 / T2 के साथ 6 अक्ष |
| औद्योगिक पीसी | |
| मॉनिटर | 24 FHD इंटरैक्टिव टच एलसीडी डिस्प्ले |
| सिस्टम ओएस | विंडोज 10 64 बिट |
| हार्ड डिस्क | 1 टीबी |
| रैम | 8GB |
| सीपीयू मॉडल | इंटेल आई7 प्रोसेसर |
| अन्य विशेषताएं | |
| दरवाजा खुला | विद्युत स्लाइडिंग |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है) |
| प्राधिकरण प्रबंधन | फिंगरप्रिंट एक्सेस प्रबंधन प्रणाली, और समर्थन पासवर्ड एक्सेस। |
| सुरक्षा संचालन | विद्युत चुम्बकीय इंटरलॉक, चेतावनी प्रकाश और वास्तविक समय विकिरण रिसाव मॉनिटर |
| *विनिर्देश बिना सूचना के परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं। | |
एक्स-रे मशीन के अनुप्रयोग क्षेत्र
व्यापक रूप से बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग,आदि.
एक्स-रे मशीन का कार्य और विशेषताएं

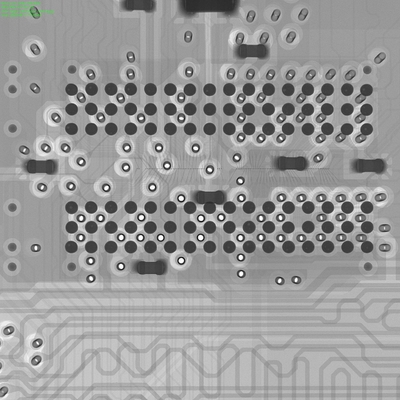

निरीक्षण एसएमटी एक्स-रे मशीन की छवियां
