चिपसेट दोषों का पता लगाने के लिए इलेक्ट्रॉनिक्स एक्स रे मशीन सटीक नियंत्रण सीएनसी प्रोग्रामिंग
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1SET
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
वायर हार्नेस क्वालिटी डिटेक्शन AX7900 इलेक्ट्रॉनिक्स यूनिकॉम्प एक्स रे उपकरण आईसी एक्स-रे मशीन AX7900 का विवरणः 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ±60° झुकाव गति के साथ (वैकल्पिक) ।एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष की गति वृद्धि/कम ...
उत्पाद विवरण
प्रमुखता देना:
सटीक नियंत्रण इलेक्ट्रॉनिक्स एक्स रे मशीन
,सीएनसी प्रोग्रामिंग इलेक्ट्रॉनिक्स एक्स रे मशीन
,चिपसेट के लिए इलेक्ट्रॉनिक्स एक्स रे मशीन
Name:
यूनिकॉम्प एक्स-रे निरीक्षण उपकरण
Application:
एसएमटी, ईएमएस, बीजीए, इलेक्ट्रॉनिक्स, सीएसपी, एलईडी, फ्लिप चिप, सेमीकंडक्टर
Tube Voltage:
80 केवी / 90 केवी
Industry:
इलैक्ट्रॉनिक्स उद्योग
Size:
1200(लंबाई)x1200(चौड़ाई)x1500(ऊंचाई)मिमी
X-Ray Leakage:
<1uSv/एच
Weight:
1120 किग्रा
Power Consumption:
1.0 किलोवाट
उत्पाद वर्णन

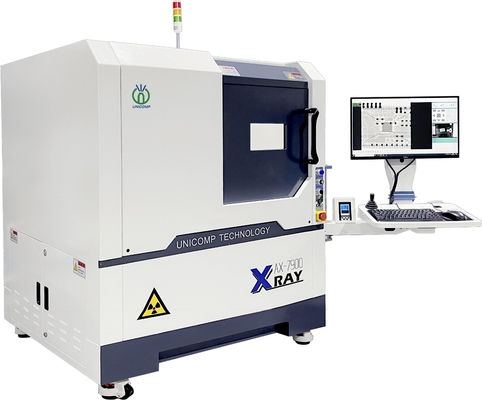

वायर हार्नेस क्वालिटी डिटेक्शन AX7900 इलेक्ट्रॉनिक्स यूनिकॉम्प एक्स रे उपकरण
आईसी एक्स-रे मशीन AX7900 का विवरणः
90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर। मल्टी-फंक्शन वर्कस्टेशन, एक्सवाई मल्टी-अक्ष आंदोलन मानक ±60° झुकाव गति के साथ (वैकल्पिक) ।एक्स-रे ट्यूब और एफपीडी के लिए जेड अक्ष की गति वृद्धि/कम वृद्धि/एफओवी के लिए. सुविधाजनक लक्ष्य बिंदु पोजिशनिंग प्रणाली. बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली कई छवि निरीक्षण दिनचर्या के लिए एक्सवाई प्रोग्रामिंग के साथ. अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम.पहचान क्षेत्र 380 x 380 मिमी, ~300X सिस्टम आवर्धन के साथ।
आईसी एक्सरे मशीन AX7900 का अनुप्रयोगः
- एलईडी, एसएमटी, बीजीए, सीएसपी, फ्लिप चिप निरीक्षण।
- अर्धचालक, पैकेजिंग घटक, बैटरी उद्योग।
- इलेक्ट्रॉनिक घटक, ऑटो पार्ट्स, फोटोवोल्टिक उद्योग।
- एल्यूमीनियम डाई कास्टिंग, मोल्डिंग प्लास्टिक
- मिट्टी के बरतन, अन्य विशेष उद्योग
आईसी एक्स-रे मशीन AX7900 की विशेषताएंः
- 90KV 5μm एक्स-रे ट्यूब, एफपीडी डिटेक्टर.
- मल्टीफंक्शन वर्कस्टेशन, एक्स-वाई मल्टी-अक्ष आंदोलन। ±60° "आर्क" गति ((विकल्प) ।
- गति नियंत्रण में X/Y टेबल गति प्लस Z-अक्ष ट्यूब और डिटेक्टर गति, ±60° झुकाव गति (वैकल्पिक) शामिल है।
- बहु-कार्यात्मक डीएक्सआई छवि प्रसंस्करण प्रणाली
- कई छवि निरीक्षण दिनचर्या के लिए एक्स/वाई प्रोग्रामिंग समारोह
- अधिकतम लोडिंग क्षेत्र 420 मिमी x 420 मिमी, अधिकतम डिटेक्शन क्षेत्र 380 x 380 मिमी, ~ 300X सिस्टम आवर्धन के साथ।
- बीजीए रिक्त स्थान/क्षेत्र का स्वतः माप और रिपोर्ट जनरेशन।
AX7900 के तकनीकी विनिर्देश
| पद | परिभाषा | विनिर्देश |
| सिस्टम पैरामीटर | आकार | 1200 ((L) x1200 ((W) x1500 ((H) मिमी |
| वजन | 1120 किलो | |
| शक्ति | 220AC/50Hz | |
| बिजली की खपत | 1.0 किलोवाट | |
| एक्स-रे ट्यूब | प्रकार | बंद |
| अधिकतम वोल्टेज | 80kV/90kV | |
| अधिकतम शक्ति | 12W/8W | |
| स्पॉट आकार | 5μm/15μm | |
| एक्स-रे प्रणाली | प्रबलक | एफपीडी |
| मॉनिटर | 22 ¢ एलसीडी | |
| सिस्टम आवर्धन | 160 X/360 X | |
| पता लगाने का क्षेत्र | अधिकतम लोड आकार | 440mm x 400mm |
| अधिकतम.निरीक्षण क्षेत्र | 420 मिमी x 380 मिमी | |
| एक्स-रे रिसाव | <1μSv/h | |

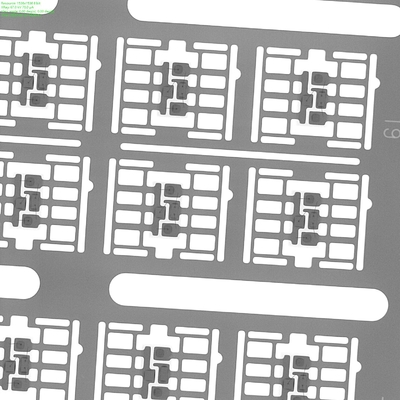

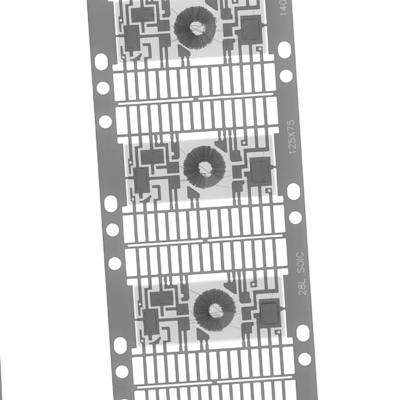

निरीक्षण आईसी एक्स-रे मशीन AX7900 की छवियांः
