एल्यूमीनियम कास्टिंग के लिए एक्स-रे कास्टिंग मशीन Unicomp UNZ225 स्टीयरिंग कास्टिंग विनाशकारी परीक्षण

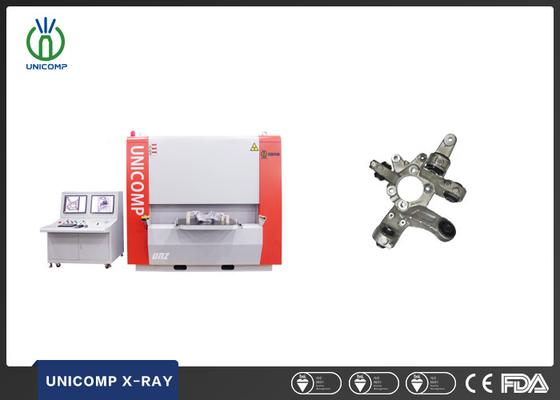

एल्यूमीनियम कास्टिंग के लिए एक्स-रे मशीन Unicomp UNZ225

यूएनजेड श्रृंखला एल्यूमीनियम कास्टिंग, एयरोस्पेस घटकों और स्टील पाइप के लिए यूनिकॉम टेक्नोलॉजी के सबसे लोकप्रिय मॉडल में से एक है। यह शक्ति और अंतरिक्ष संवेदनशीलता का एक उत्कृष्ट संतुलन प्रदान करता है।प्रणाली 120 सेमी तक के आकार के उत्पादों को संभाल सकती है जबकि आपकी विफलता विश्लेषण प्रयोगशाला या व्यस्त उत्पादन लाइन में अच्छी तरह से बैठा हुआ है.

उत्पाद की विशेषताएं

• पैलेट निरीक्षण मंच विभिन्न प्रकार के छोटे आकार के वर्कपीस के मिश्रित निरीक्षण को महसूस कर सकता है।
• डबल स्टेशन तंत्र, लोडिंग और अनलोडिंग और पता लगाने एक ही समय में किया जाता है, उच्च पता लगाने की दक्षता के साथ।
• एडीआर का विकल्प।

सिस्टम क्षमताएं

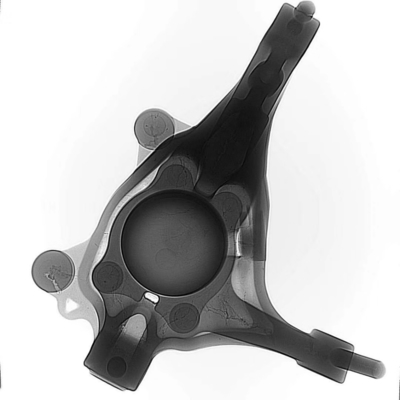

उन्नत 2 डी एक्स-रे निरीक्षण

कुल मिलाकर अधिकतम सिस्टम रिज़ॉल्यूशनः ~5 माइक्रोन

120 सेमी व्यास x 120 सेमी ऊंचाई नाममात्र भाग लिफाफा

उपयोगकर्ता के अनुकूल इंटरफेस के साथ व्यापक अधिग्रहण, प्रसंस्करण और अभिलेखागार कार्यक्रम

उच्च प्रदर्शन छवि प्रसंस्करण और माप कार्य

गैर-स्वामित्व वाली बहु छवि प्रारूप

एक्स-रे स्रोत

माइक्रो फोकस एक्स-रे ट्यूब

वोल्टेज रेंजः 225 kV

न्यूनतम फोकल स्पॉट आकारः ~5 माइक्रोन

एक्स-रे डिटेक्टर

डिजिटल एक्स-रे डिटेक्टर के प्रकार: फ्लैट पैनल

ग्रेड विकल्पः मानक, प्रीमियम,

डिटेक्टर का आकारः 120 सेमी x 120 सेमी तक

मैनिपुलेटर

अधिकतम नमूना भारः 300 किलोग्राम

मंत्रिमंडल

बाहरी आयामः 3200mm*3873mm*3277mm ((L*W*H)

कैबिनेट विशेषताएं: आंतरिक प्रकाश व्यवस्था, स्लाइडिंग एक्सेस डोर, लीड ग्लास व्यूइंग विंडो

सटीक विनिर्देश ट्यूब, डिटेक्टर और अन्य वैकल्पिक विन्यास के आधार पर भिन्न होते हैं।

अधिकांश एनडीटी एक्स-रे सिस्टम विभिन्न सेटिंग्स में गुणवत्ता आश्वासन प्रदान कर सकते हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः

विमानन

निर्माण

उत्पादन

औद्योगिक संयंत्र (परमाणु, पेट्रोकेमिकल, बिजली, रिफाइनरी, फैब्रिकेशन वर्कशॉप आदि)

पाइपलाइन

रेलमार्ग
