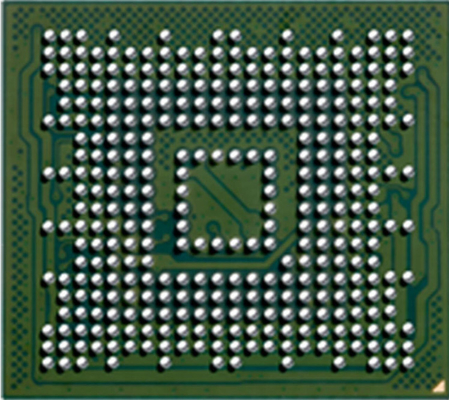

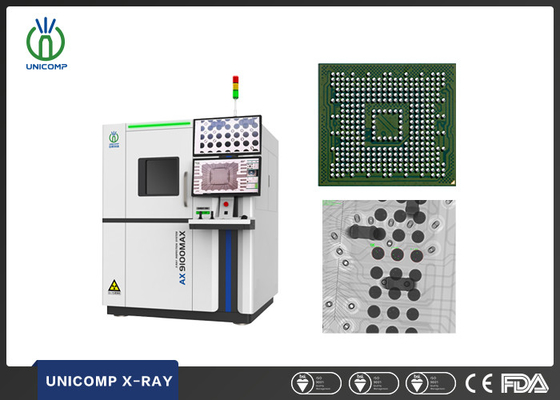

एसएमटी पीसीबी एक्स-रे मशीन यूनिकॉम्प एएक्स 9100 मैक्स उच्च संकल्प माइक्रोन फोकस स्पॉट आकार बीजीए वैक्यूम और सोल्डर पेस्ट निरीक्षण के लिए
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX9100मैक्स
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
कीमत:
can negotiate
भुगतान की शर्तें:
एल/सी, टी/टी
आपूर्ति की योग्यता:
100सेट/माह
उत्पाद सारांश
इसका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग होता है जिनमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल,और फोटोवोल्टिक उद्योग, दूसरों के बीच। अनुप्रयोग क्षेत्र कार्य और विशेषता निरीक्षण छवि प्रणाली सारांश पदचि...
उत्पाद विवरण
प्रमुखता देना:
एसएमटी पीसीबी एक्स-रे मशीन
,उच्च संकल्प वाली एक्स-रे मशीन
,Unicomp AX9100MAX एक्स-रे मशीन
X-Ray Tube Type:
मुहरबंद प्रकार
Pixel Size:
84μM
Pixel:
1536*1536
Footprint:
1455 (डब्ल्यू) × 1760 (डी) × 1945 (एच) मिमी
Detector:
उच्च संकल्प एफपीडी
उत्पाद वर्णन
इसका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग होता है जिनमें बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, लघु धातु कास्टिंग, इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल,और फोटोवोल्टिक उद्योग, दूसरों के बीच।
-
अनुप्रयोग क्षेत्र
-
कार्य और विशेषता
-

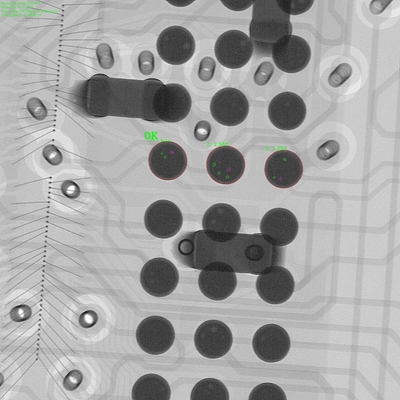

निरीक्षण छवि
| प्रणाली सारांश | |
| पदचिह्न | 1455 ((W) × 1760 ((D) × 1945 ((H) मिमी |
| मशीन का वजन | 2400 किलो |
| विद्युत आपूर्ति |
AC 110~220V, 50/60Hz
|
| पैकेजिंग आयाम | 1710(W) ×1950(D) ×1875(H) मिमी |
| पैकिंग का वजन | 2600 किलोग्राम |
| बिजली की खपत | 4 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब का प्रकार | सील प्रकार |
| अधिकतम शक्ति उत्पादन | 65W |
| वोल्टेज | 0~130kV (समायोज्य) |
| फ़ोकस स्पॉट आकार | ≤7μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | उच्च संकल्प FPD |
| पिक्सेल आकार | 84μm |
| प्रभावी पहचान क्षेत्र | 129*129 मिमी |
| फ्रेम दरें | 20fps |
| पिक्सेल | 1536*1536 |
| सिस्टम आवर्धन | 1600X |
| सॉफ्टवेयर | |
| एक क्लिक में ज़ूम इन और आउट करें | आरओआई क्षेत्र का तेज़ और स्वचालित नेविगेशन |
| एफपीडी झुकाव के दौरान स्थिर बिंदु अनुवर्ती | तालिका स्वचालित अनुवर्ती जबकि अक्ष अलग से झुकाव |
| छवि सुपर-रिज़ॉल्यूशन पुनर्निर्माण के लिए एल्गोरिदम | एक क्लिक के साथ समग्र छवि स्पष्टता में बुद्धिमानी से सुधार |
| स्वचालित छवि तुलना | एक क्लिक के साथ समग्र छवि विपरीत को समझदारी से समायोजित करें |
| फ़िल्टर प्रसंस्करण एल्गोरिदम की विविधता | तीक्ष्णता, वृद्धि, रंग उलटा, छवि पूर्व प्रसंस्करण के कार्यों को नष्ट करना |
| गति नियंत्रण प्रणाली | |
| गति नियंत्रण विधि | दोहरी जॉयस्टिक, कीपैड और माउस |
| अधिकतम लोड आकार | Ф620 मिमी |
| अधिकतम निरीक्षण का आकार | 600*450 मिमी |
| झुकाव निरीक्षण | अधिकतम 60°(ट्यूब और डिटेक्टर) |
| उद्देश्य चरण | क्षैतिज घूर्णन 360° |
| औद्योगिक पीसी | |
| मॉनिटर ((डबल) | 27 "4K HD डिस्प्ले |
| ऑपरेटिंग सिस्टम | विंडोज 10 64 बिट |
| हार्ड डिस्क | 1 टीबी |
| रैम | 16G |
| सीपीयू मॉडल | इंटेल आई7 प्रोसेसर |
| अन्य विशेषताएं | |
| दरवाजा खुला | मैन्युअल रूप से |
| सुरक्षा संचालन | विद्युत चुम्बकीय इंटरलॉक, चेतावनी प्रकाश और वास्तविक समय विकिरण रिसाव मॉनिटर |
| प्राधिकरण प्रबंधन | फिंगरप्रिंट एक्सेस मैनेजमेंट सिस्टम, और समर्थन पासवर्ड एक्सेस |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है) |
* विनिर्देश बिना पूर्व सूचना के परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं।
-
