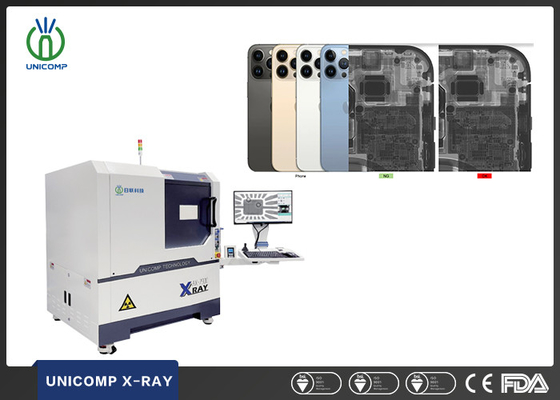

एसएमटी पीसीबी एक्स-रे मशीन उच्च संकल्प माइक्रोन फोकस स्पॉट आकार यूनिकॉम AX7900 सेलफोन के अंदर गुणवत्ता और दरार निरीक्षण के लिए
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
UNICOMP
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX7900
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1SET
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 सेट
उत्पाद सारांश
एसएमटी पीसीबी एक्स-रे मशीन उच्च संकल्प माइक्रोन फोकस स्पॉट आकार Unicomp AX7900 सेल फोन के अंदर गुणवत्ता और दरार निरीक्षण के लिए आईसी एक्स रे मशीन AX7900 का वर्णनः यह कई क्षेत्रों में व्यापक अनुप्रयोग पाता है जैसे कि बीजीए, सीएसपी, फ्लिप चिप प्रौद्योगिकी, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी ...
उत्पाद विवरण
प्रमुखता देना:
एसएमटी पीसीबी एक्स-रे मशीन उच्च रिज़ॉल्यूशन
,एक्स-रे मशीन माइक्रोन फोकस स्पॉट आकार
,सेलफोन निरीक्षण एक्स-रे मशीन
Voltage:
90kV
Power Supply:
एसी 220 वी, 60 हर्ट्ज
Size:
1215(एल)x1325(डब्ल्यू)x1700(एच)मिमी
Weight:
1240 किग्रा
Power Consumption:
0.8 किलोवाट
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Pixel Matrix:
1536*1536 मिमी
Effective Detection Area:
129*129 मिमी
उत्पाद वर्णन
एसएमटी पीसीबी एक्स-रे मशीन उच्च संकल्प माइक्रोन फोकस स्पॉट आकार Unicomp AX7900 सेल फोन के अंदर गुणवत्ता और दरार निरीक्षण के लिए
आईसी एक्स रे मशीन AX7900 का वर्णनः
यह कई क्षेत्रों में व्यापक अनुप्रयोग पाता है जैसे कि बीजीए, सीएसपी, फ्लिप चिप प्रौद्योगिकी, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, छोटे पैमाने पर धातु कास्टिंग,इलेक्ट्रॉनिक कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, और फोटोवोल्टिक उद्योग, दूसरों के बीच।
आईसी एक्स-रे मशीन AX7900 की विशेषताएंः
-
सटीक स्थान के लिए बड़े आयामों की लेजर पिनपॉइंट निरीक्षण तालिका
-
स्वचालित पोजिशनिंग के लिए सीएनसी प्रोग्रामिंग के साथ सटीक नियंत्रण
- एफपीडी झुकाव ±25
- सुरक्षित विद्युत चुम्बकीय इंटरलॉक
-
फिंगरप्रिंट आधारित अभिगम नियंत्रण प्रणाली
वास्तविक समय में विकिरण निगरानी
AX7900 के तकनीकी विनिर्देश
| पद | परिभाषा | विनिर्देश |
| सिस्टम पैरामीटर | आकार | 1215(L) x1325(W) x1700(H) मिमी |
| वजन | 1240 किलोग्राम | |
| शक्ति | 220AC/50Hz | |
| बिजली की खपत | 0.8kW | |
| एक्स-रे ट्यूब | प्रकार | बंद |
| अधिकतम वोल्टेज | 90kV | |
| अधिकतम शक्ति | 8W | |
| स्पॉट आकार | 5μm | |
| एक्स-रे प्रणाली | प्रबलक | एफपीडी |
| मॉनिटर | 24 ¢ एलसीडी | |
| सिस्टम आवर्धन | 52X | |
| पता लगाने का क्षेत्र | अधिकतम.लोडिंग क्षेत्र | 600mm x 520mm |
| अधिकतम.निरीक्षण क्षेत्र | 505mm x 440mm | |
| एक्स-रे रिसाव | <1μSv/h | |

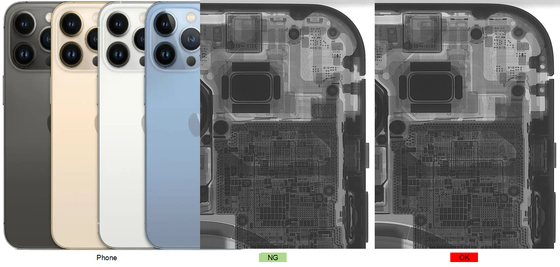

निरीक्षण आईसी एक्स रे मशीन AX7900 की छवियांः
