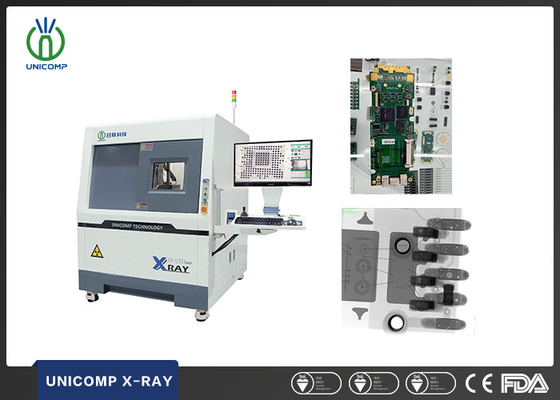

पीसीबीए के लिए सील ट्यूब एक्स-रे निरीक्षण उपकरण 0-90kV समायोज्य वोल्टेज
मूलभूत गुण
उत्पत्ति का स्थान:
चीनी
ब्रांड नाम:
Unicomp
प्रमाणन:
CE, FDA
मॉडल नंबर:
AX8200MAX
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 पीसी
कीमत:
can negotiate
भुगतान की शर्तें:
टी/टी, एल/सी
आपूर्ति की योग्यता:
प्रति माह 300 पीसी
उत्पाद सारांश
पीसीबीए के लिए एक्स-रे निरीक्षण उपकरण एसपिसिफ़िकेशनकाएसएमटी एक्स रे मशीन प्रणाली सारांश पदचिह्न 1280 ((W) × 1500 ((D) × 1705 ((H) मिमी मशीन का वजन 1400 किलो विद्युत आपूर्ति AC 110~220V, 50/60Hz प्लाईवुड पैकिंग का आकार 175 ((डब्ल्यू) × 155 ((डी) × 200 ((एच) सेमी पैकिंग का वजन 1500 किलो बिजली की खपत 1...
उत्पाद विवरण
प्रमुखता देना:
सील ट्यूब एक्स-रे निरीक्षण उपकरण
,पीसीबीए एक्स-रे निरीक्षण उपकरण
,समायोज्य एक्स-रे निरीक्षण उपकरण
Tube Voltage:
0~90kV (समायोज्य)
Tube Type:
सील
Focus Spot Size:
5सुक्ष्ममापी
Detector:
फ्लैट पैनल डिटेक्टर (एफपीडी)
Packing Weight:
1500 किग्रा
उत्पाद वर्णन
पीसीबीए के लिए एक्स-रे निरीक्षण उपकरण
एसपिसिफ़िकेशनकाएसएमटी एक्स रे मशीन
| प्रणाली सारांश | |
| पदचिह्न | 1280 ((W) × 1500 ((D) × 1705 ((H) मिमी |
| मशीन का वजन | 1400 किलो |
| विद्युत आपूर्ति | AC 110~220V, 50/60Hz |
| प्लाईवुड पैकिंग का आकार | 175 ((डब्ल्यू) × 155 ((डी) × 200 ((एच) सेमी |
| पैकिंग का वजन | 1500 किलो |
| बिजली की खपत | 1.0 किलोवाट |
| एक्स-रे ट्यूब | |
| ट्यूब प्रकार | सील |
| अधिकतम शक्ति | 8W |
| वोल्टेज | 0~90kV (समायोज्य) |
| फ़ोकस स्पॉट आकार | 5μm |
| इमेजिंग सिस्टम | |
| डिटेक्टर | फ्लैट पैनल डिटेक्टर (FPD) |
| पिक्सेल आकार | 85 μm |
| प्रभावी पहचान क्षेत्र | 130*130 मिमी |
| फ्रेम दरें | 20fps |
| पिक्सेल मैट्रिक्स | 1536*1536 |
| सिस्टम आवर्धन | 600X |
| सॉफ्टवेयर | |
| स्वतः माप | बीजीए सोल्डरिंग वैक्यूम ऑटो-माप और समर्थन डेटा/ग्राफिक आउटपुट |
| कई माप उपकरण | दूरी, कोण, व्यास, बहुभुज, पीटीएच भरने की दर आदि को मापने का समर्थन करें। |
| सीएनसी मोड | सीएनसी प्रोग्रामेबल निरीक्षण, आसान संचालन और उपयोगकर्ता के अनुकूल |
| वास्तविक समय प्रदर्शन | वास्तविक समय में वोल्टेज, करंट, कोण, दिनांक आदि के कार्य डेटा प्रदर्शित करना |
| नेविगेशन | सुविधाजनक लक्ष्य बिंदु पोजिशनिंग सिस्टम |
| गति नियंत्रण प्रणाली | |
| गति नियंत्रण | जॉयस्टिक, कीपैड, माउस और टच पैनल |
| अधिकतम लोडिंग क्षेत्र/वजन | 610*610mm / 10kg |
| अधिकतम निरीक्षण क्षेत्र | 550*550 मिमी |
| तिरछी दृष्टि | अधिकतम 60° |
| हेरफेरकर्ता | X / Y / Z1 / Z2 / T1 / T2 के साथ 6 अक्ष |
| औद्योगिक पीसी | |
| मॉनिटर | 24 FHD इंटरैक्टिव टच एलसीडी डिस्प्ले |
| सिस्टम ओएस | विंडोज 10 64 बिट |
| हार्ड डिस्क | 1 टीबी |
| रैम | 8GB |
| सीपीयू मॉडल | इंटेल आई7 प्रोसेसर |
| अन्य विशेषताएं | |
| दरवाजा खुला | विद्युत स्लाइडिंग |
| एक्स-रे सुरक्षा | <1μSv/h (सभी अंतरराष्ट्रीय मानकों को पूरा करता है) |
| प्राधिकरण प्रबंधन | फिंगरप्रिंट एक्सेस प्रबंधन प्रणाली, और समर्थन पासवर्ड एक्सेस। |
| सुरक्षा संचालन | विद्युत चुम्बकीय इंटरलॉक, चेतावनी प्रकाश और वास्तविक समय विकिरण रिसाव मॉनिटर |
| *विनिर्देश बिना सूचना के परिवर्तन के अधीन हैं, सभी ट्रेडमार्क सिस्टम निर्माता की संपत्ति हैं। | |
एक्स-रे मशीन के अनुप्रयोग क्षेत्र
व्यापक रूप से बीजीए, सीएसपी, फ्लिप चिप, एलईडी, फ्यूज, डायोड, पीसीबी, अर्धचालक, बैटरी उद्योग, छोटे धातु कास्टिंग, इलेक्ट्रॉनिक के लिए लागू
कनेक्टर मॉड्यूल, केबल, एयरोस्पेस घटक, फोटोवोल्टिक उद्योग आदि।
एक्स-रे मशीन का कार्य और विशेषताएं
निरीक्षण एसएमटी एक्स-रे मशीन की छवियां
